3-cestný regulační ventil se zpětnou pružinou ZV3

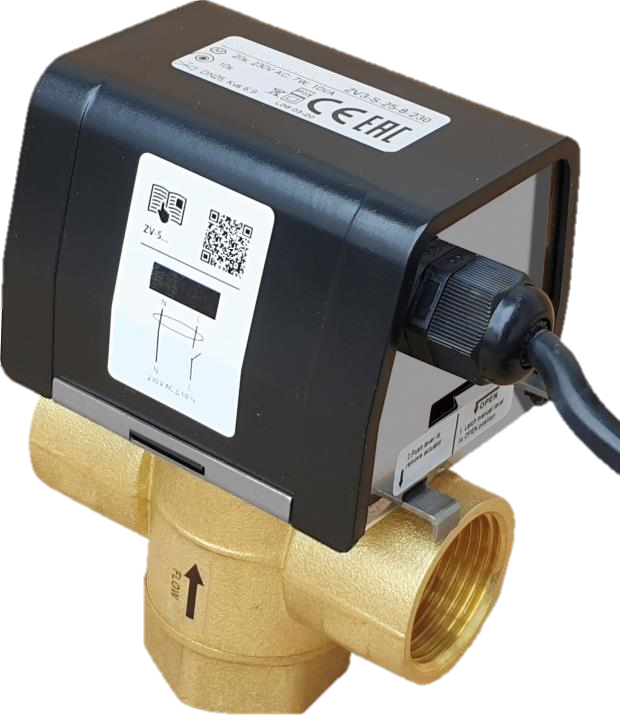

3-cestný regulační ventil se zpětnou pružinou ZV3

3-cestné regulační ventily se zpetnou pružinou ZV3 jsou závitové armatury určené pro regulaci výkonu spotřebiče systémem otevřeno / zavřeno. Jsou k dispozici v DN 15–25.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů zejména teplovzdušných jednotek a dveřních / vratových clon.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Alternativy
3-cestný regulační ventil se zpětnou pružinou ZV3

3-cestný regulační ventil se zpětnou pružinou ZV3

Poptat produkt

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
3-cestný regulační ventil se zpětnou pružinou ZV3, DN 15 2,2 ZV3-015 2 199 Kč
3-cestný regulační ventil se zpětnou pružinou ZV3, DN 20 3,0 ZV3-020 2 355 Kč
3-cestný regulační ventil se zpětnou pružinou ZV3, DN 25 6,9 ZV3-025 2 497 Kč

Popis

3-cestné regulační ventily se zpetnou pružinou ZV3 jsou závitové armatury určené pro regulaci výkonu spotřebičů systémem otevřeno / zavřeno. Velmi rychlá reakce na změnu řídícího signálu je předurčuje pro řízení dveřních a vratových clon. Zpětná pružina zajišťující při přerušení napájení  uzavření ventilu za 10 s umožňuje použití ventilů ZV3 pro ovládání teplovzdušných jednotek se směšovací komorou.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů zejména teplovzdušných jednotek a dveřních / vratových clon.

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku
  • Havarijní funkce (zpštná pružina je automaticky součástí osazeného ovládacího pohonu)
  • Uzavírání
Rozměry DN 15–25
Jmenovitý tlak PN 10
Napájení 230 V
Řídící signál on / off (zpětná pružina 10 s)
Max. pracovní teplota 90 °C
Min. pracovní teplota 5 °C
Materiál
Tělo ventilu: mosaz
Kuželka: NBR
O-kroužky: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Teplovzdušné vytápěcí jednotky (např. LEO S / L / XL)
  • Dveřní clony ELiS A, ELiS B, ELiS C, ELiS T
  • Vratové clony ELiS G

ZV3 jako součást regulačného okruhu teplovzdušné jednotky LEO

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • havarijní uzavření

ZV3 jako součást regulačného okruhu dveřní clony

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • havarijní uzavření
