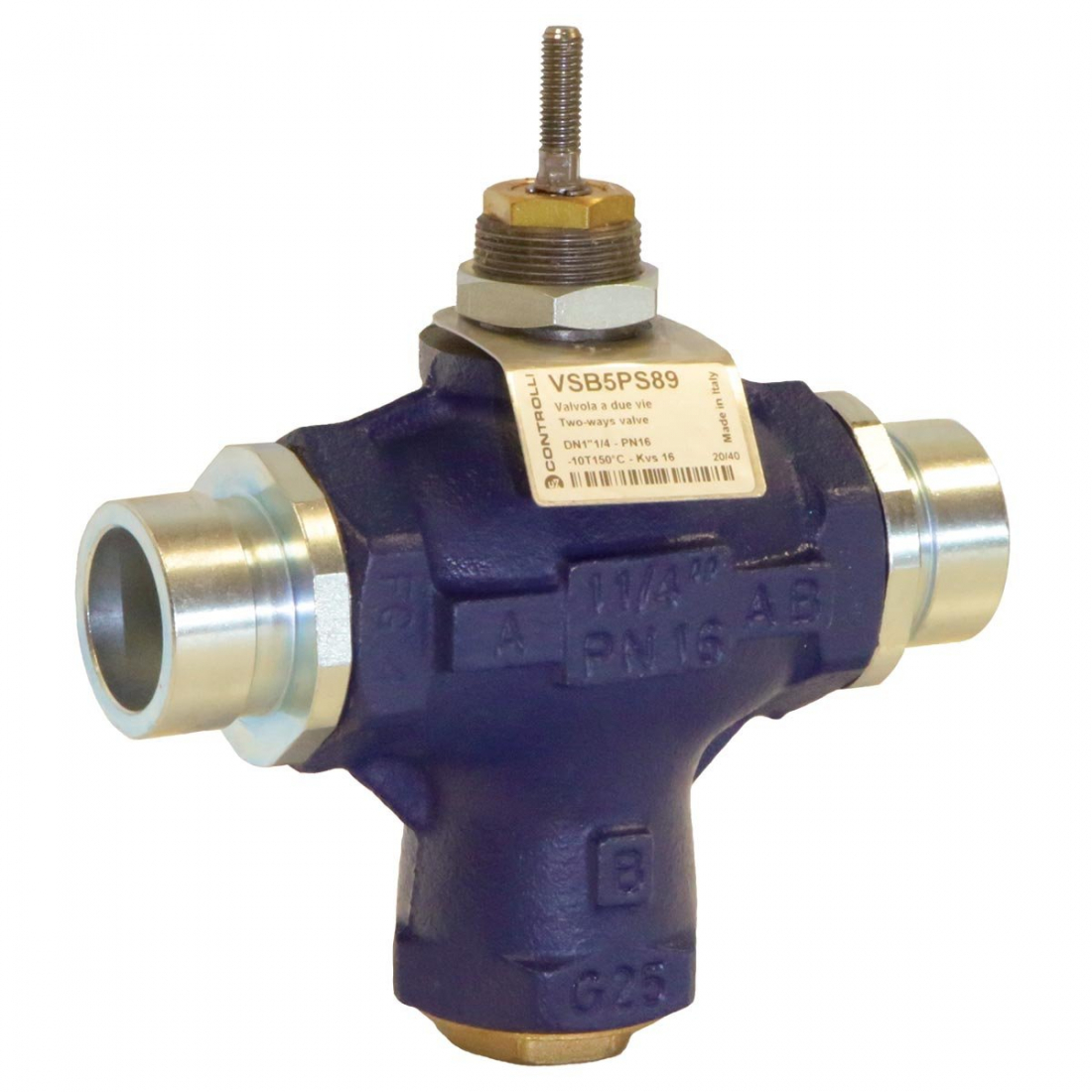

2-cestný regulační ventil VSB -PS89

2-cestný regulační ventil VSB -PS89

2-cestné regulační ventily VSB-PS89 jsou armatury s drážkovým spojem určené pro přesnou regulaci výkonu středně velkých spotřebičů, popřípadě okruhů spotřebičů, změnou průtoku. Jsou k dispozici v rozměrech 26,7 - 60,3 mm v celkovém rozsahu Kvs hodnot 6,3–40 a s pracovním zdvihem 16,5 mm.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů s vysokými nároky na přesnost regulace
  • Technologické rozvody - připojení např. pomocí spojek Victaulic

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
2-cestný regulační ventil s drážkovým spojem 26,7 mm 6,3 VSB3PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 33,4 mm 10 VSB4PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 42,2 mm 16 VSB5PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 48,3 mm 22 VSB6PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 60,3 mm 30 VSB8PS89 na dotaz
2-cestný regulační ventil s drážkovým spojem 60,3 mm 40 VSB8APS89 na dotaz

Popis

2-cestné regulační ventily VSB-PS89 jsou armatury s drážkovým spojem určené pro regulaci výkonu středně velkých spotřebičů s vysokými nároky nároky na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody atp.

Pracovní zdvih 16,5 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 6,3–40 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů.

Ventily VSB je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

  • Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku
  • Havarijní funkce (při použití ovládacích pohonů s HF funkcí)
  • Uzavírání
Rozměry 26,7 - 60,3 mm
Jmenovitý tlak PN 16
Pracovní zdvih 16,5 mm
Charakteristika EQM
Max. pracovní teplota 150 °C
Min. pracovní teplota -5 °C
Materiál
Tělo ventilu: litina EN-GJL-250
Kuželka: mosaz
Vřeteno: CR-NI model
O-kroužky: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • VZT jednotky včetně jednotek přesné klimatizace
  • Předávací stanice tepla
  • Příprava teplé vody

VSB-PS89 na vstupu do spotřebiče / okruhu spotřebičů

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
