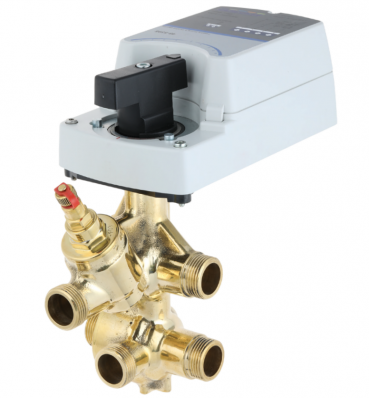

Tlakově nezávislé 6-cestné regulační kulové kohouty COMBIFLOW

Tlakově nezávislé 6-cestné kulové kohouty Combiflow slouží pro připojení spotřebiče nebo skupiny spotřebičů s jedním výměníkem (2-trubkové spotřebiče) na 4-trubkový rozvod. Slouží zároveň jako přepínací a tlakově nezávislé 2-cestné regulační ventily v jednom.

Oblast použití:

fancoily
chladicí trámy
teplovzdušné jednotky

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

Tlakově nezávislé 6-cestné regulační kulové kohouty COMBIFLOW

Poptat produkt

Varianty

Varianta produktu	rozsah průtoků / řízení	Obj. číslo	Cena bez DPH
Tlakově nezávislý 6-cestný regulační kulový kohout Combiflow DN 15LF	30 - 830 l/h	53-1829	na dotaz
Tlakově nezávislý 6-cestný regulační kulový kohout Combiflow DN 15	210 - 1200 l/h	53-1844	na dotaz
Tlakově nezávislý 6-cestný regulační kulový kohout Combiflow DN 20	460 - 4250 l/h	53-1845	na dotaz
Rotační pohon pro kulové kohouty MP22-HX01, 10 Nm	24V / 0-10V	MP22-HX01	na dotaz
Rotační pohon pro kulové kohouty Frese, 5Nm	ModBus RTU / BACnet / 0-10V	48-5395	na dotaz
Rotační pohon pro kulové kohouty MP22-HX12, 10 Nm, koncový spínač	230V 2bod / 3-bod	MP22-HX12	na dotaz

Popis

Tlakově nezávislé 6-cestné kulové kohouty Combiflow slouží pro připojení spotřebiče nebo skupiny spotřebičů s jedním výměníkem (2-trubkové spotřebiče) na 4-trubkový rozvod.

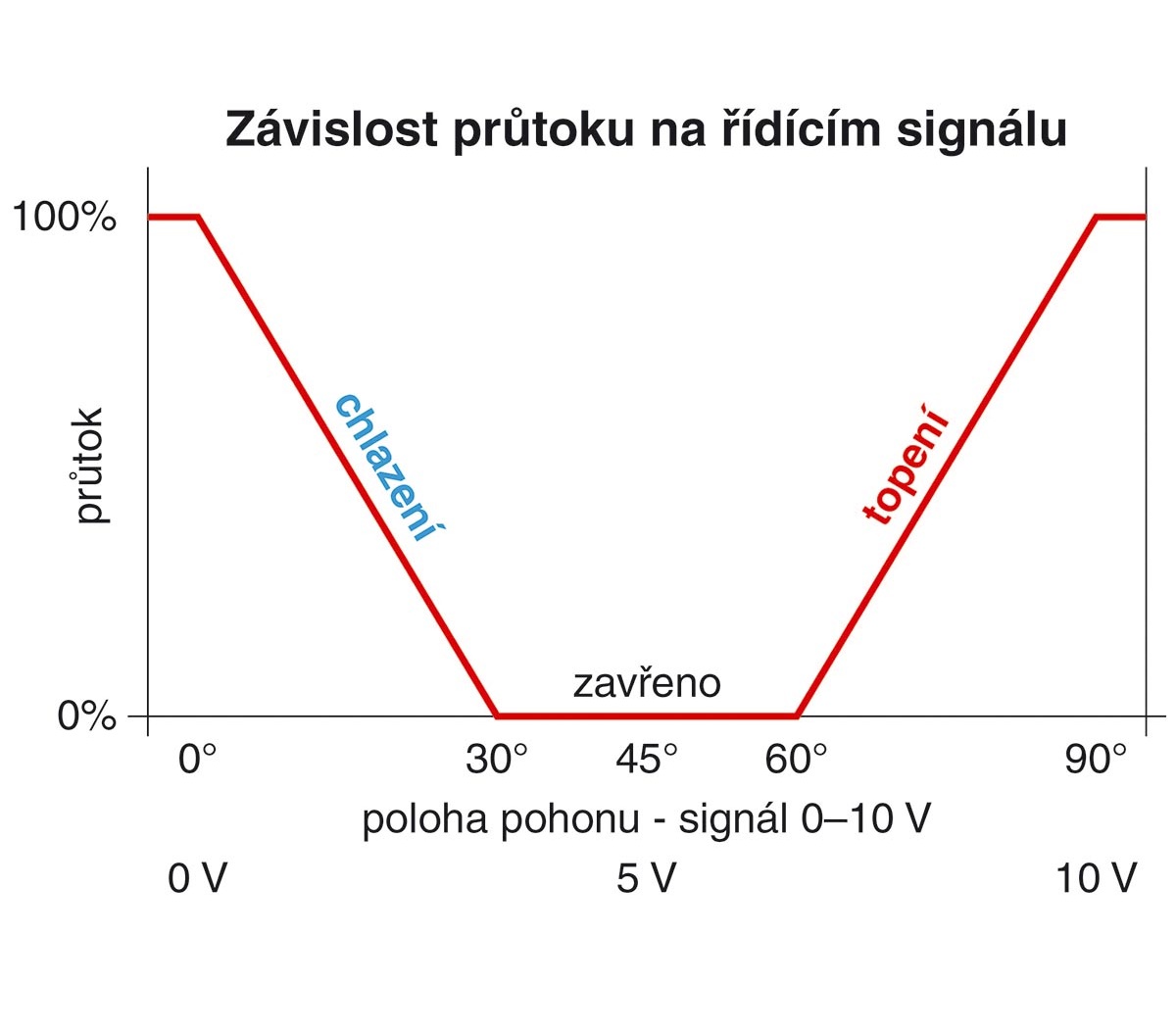

Kulový kohout s ovládacím pohonem se spojitým řízením 0–10 V slouží jak pro přepínání režimu topení / chlazení, tak pro spojitou regulaci výkonu připojeného spotřebiče.

Funkce:

přepínání režimu topení / chlazení
nastavení maximálního průtoku zvlášť pro režim topení a zvlášť pro režim chlazení
Regulace výkonu spotřebiče v režimu topení i v režimu chlazení

Rozměry

DN 15–20

Jmenovitý tlak

PN 16

Max. diferenční tlak

400 kPa

Max. pracovní teplota

90 °C

Min. pracovní teplota

5 °C

Materiál

Tělo ventilu:

mosaz

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

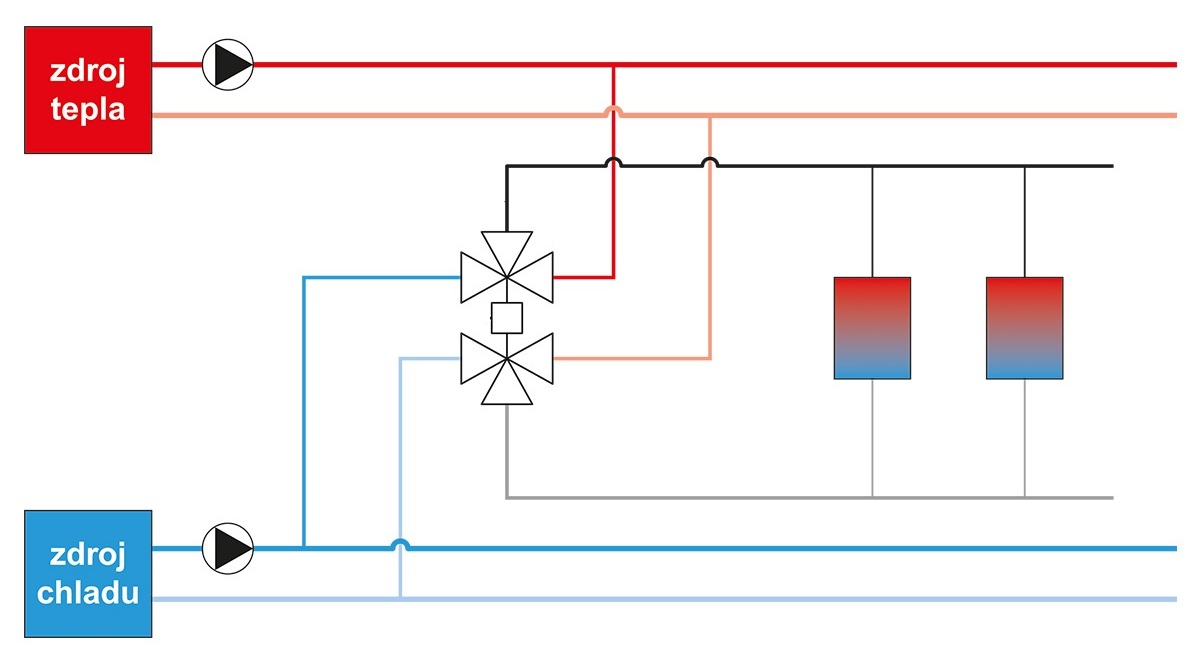

Tlakově nezávislý 6-cestný kulový kohout Combiflow použitý pro přepínání režimu topení / chlazení, nastavení maximálního průtoku okruhem spotřebiče v režimu topení i v režimu chlazení a regulaci výkonu spotřebiče

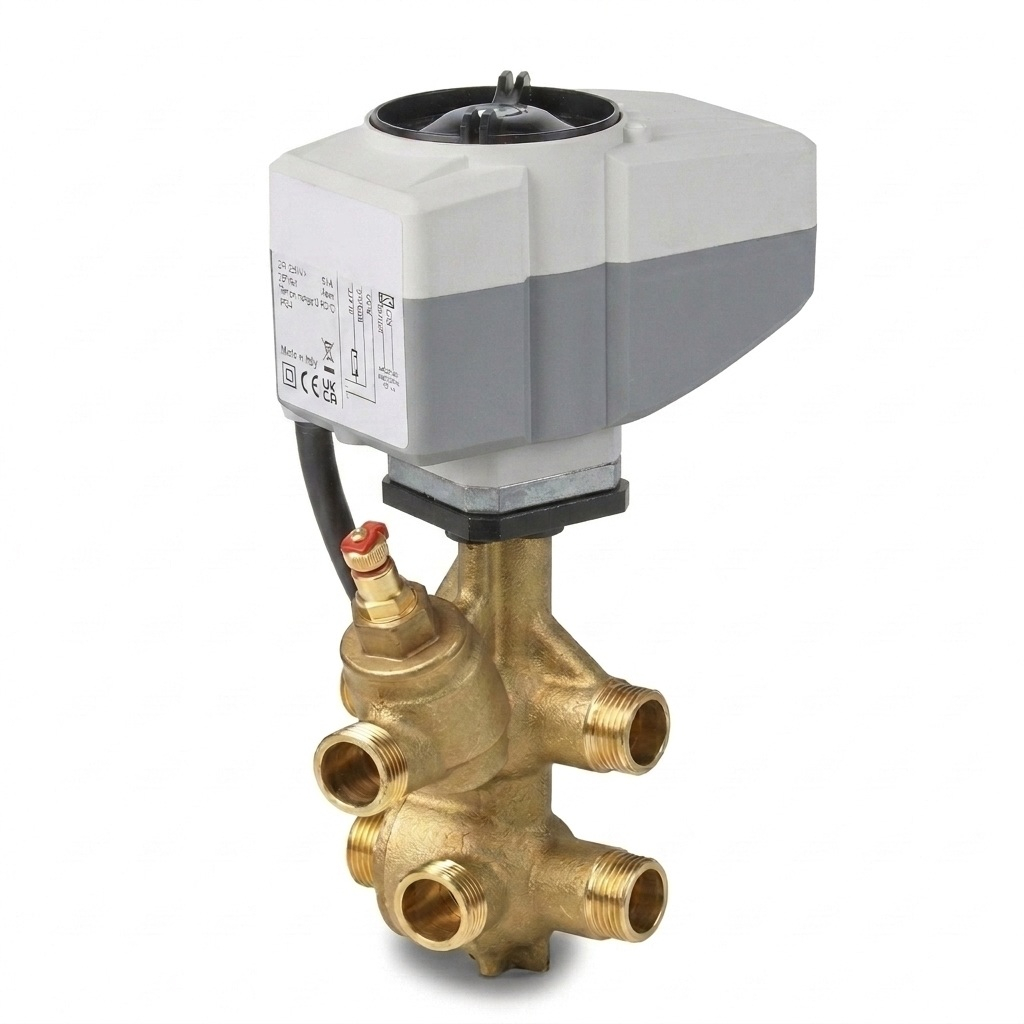

Tlakově nezávislý 6-cestný kulový kohout Combiflow slouží pro přepínání režimu topení/chlazení, nastavení maximálního průtoku okruhem spotřebiče v režimu topení i v režimu chlazení a současně pro vlastní regulaci výkonu spotřebiče změnou průtoku. Pro plynulou regulaci výkonu spotřebiče je ventil osazen buď ovládacím pohonem MP22 se spojitým řízením 0–10 V nebo ovládacím pohonem Frese s ModBus RTU nebo BACnet komunikací. Jedním 6-cestným kulovým kohoutem je možné přepínat režim topení/chlazení i regulovat výkon jednoho nebo více spotřebičů.
