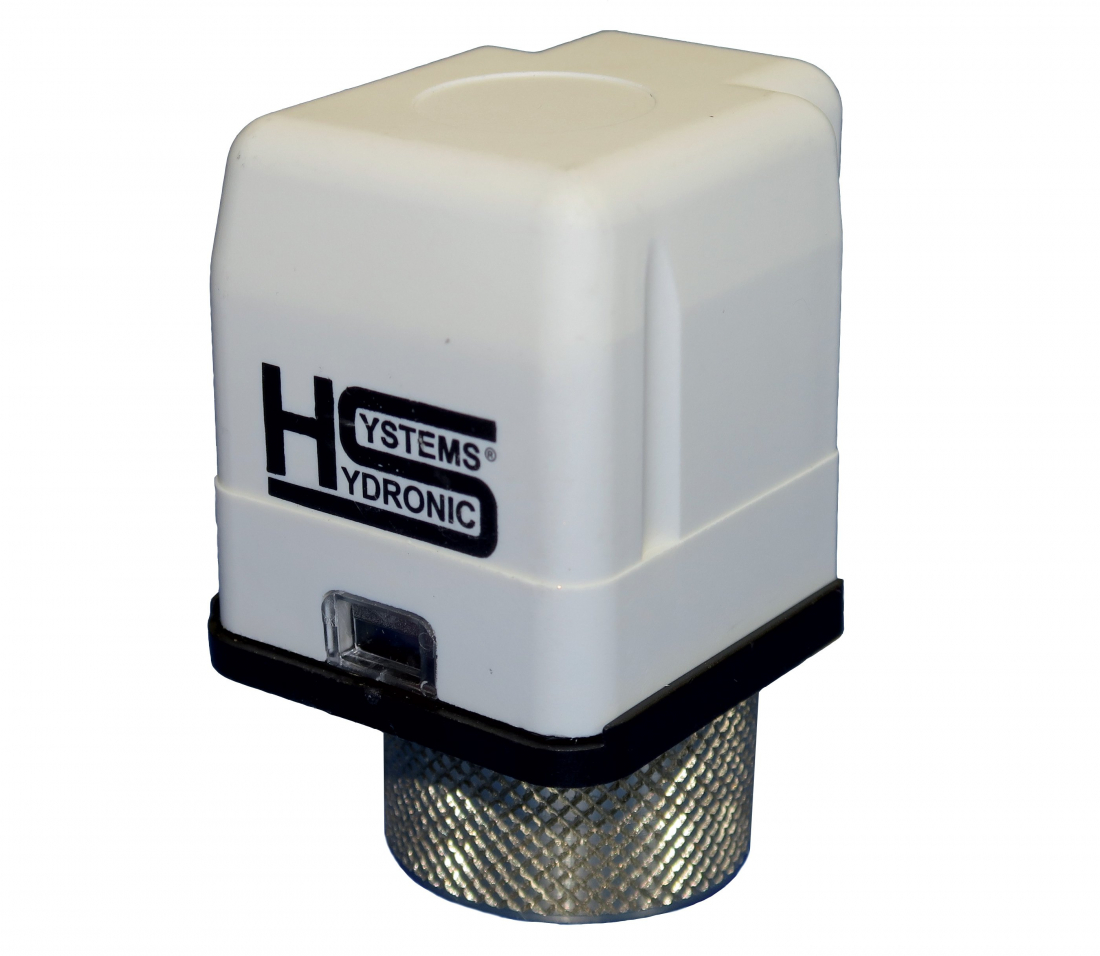

Termoelektrické pohony TECH spojité řízení 0–10 V

TECH24/0–10 jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem 2,5 mm nebo 5 mm a připojovacím závitem M30×1,5. Regulace probíhá spojitým napěťovým signálem 0–10 V.

TECH24 0–10-2 NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu, pracovní zdvih 2,5 mm

TECH24 0–10-5 NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu, pracovní zdvih 5 mm

Použití:

Tlakově nezávislé ventily Optima Compact DN 10–20

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy

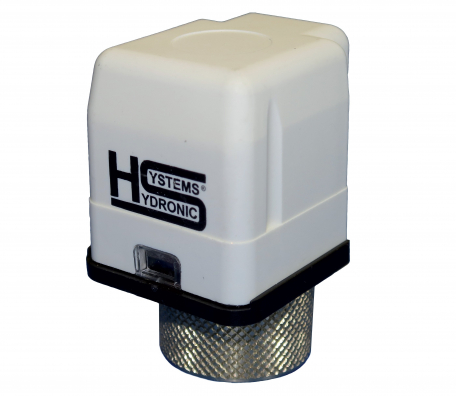

Termoelektrické pohony TECH spojité řízení 0–10 V

Poptat produkt

Ke stažení

Návod TECH 0-10V (PDF dokument)

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH	BIM	DWG
Termoelektrický pohon TECH 24 V, 0-10 V, zdvih 2,5 mm, kabel 2 m	160 N	TECH24/010-2-2	na dotaz
Termoelektrický pohon TECH 24 V, 0-10 V, zdvih 5 mm, kabel 2 m	160 N	TECH24/010-5-2	na dotaz

Popis

Termoelektrické ovládací pohony TECH24/0–10 jsou tiché a spolehlivé ovládací pohony určené pro ovládání ventilů Optima Compact spojitým řídícím signálem 0–10 V.

Použití:

TECH 24/0–10-2 s pracovním zdvihem 2,5 mm - Tlakově nezávislé 2cestné regulační ventily Optima Compact DN 10–20 se zdvihem 2,5 mm
TECH 24/0–10-5 s pracovním zdvihem 5 mm - Tlakově nezávislé 2cestné regulační ventily Optima Compact DN 10–20 se zdvihem 5 mm

Funkce:

Plynulá regulace výkonu spotřebiče spojitým napěťovým signálem 0–10 V
Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí

Připojení	M30×1,5
Max.pracovní zdvih	2,5 / 5 mm
Doba přestavení	180 s
Krytí	IP 54
Pracovní teplota	0–50 °C
Regulace	0–10 V NC
Značení	typ, napájení, příkon, CE

Použití

Použití termoelektrických pohonů TECH24/0–10-2 NC - bez napětí „zavřeno”

Termoelektrické pohony TECH24/0–10-2 jsou určené pro spojité řízení tlakově nezávislých 2-cestných regulačních ventilů Optima Compact s pracovním zdvihem 2,5 mm.

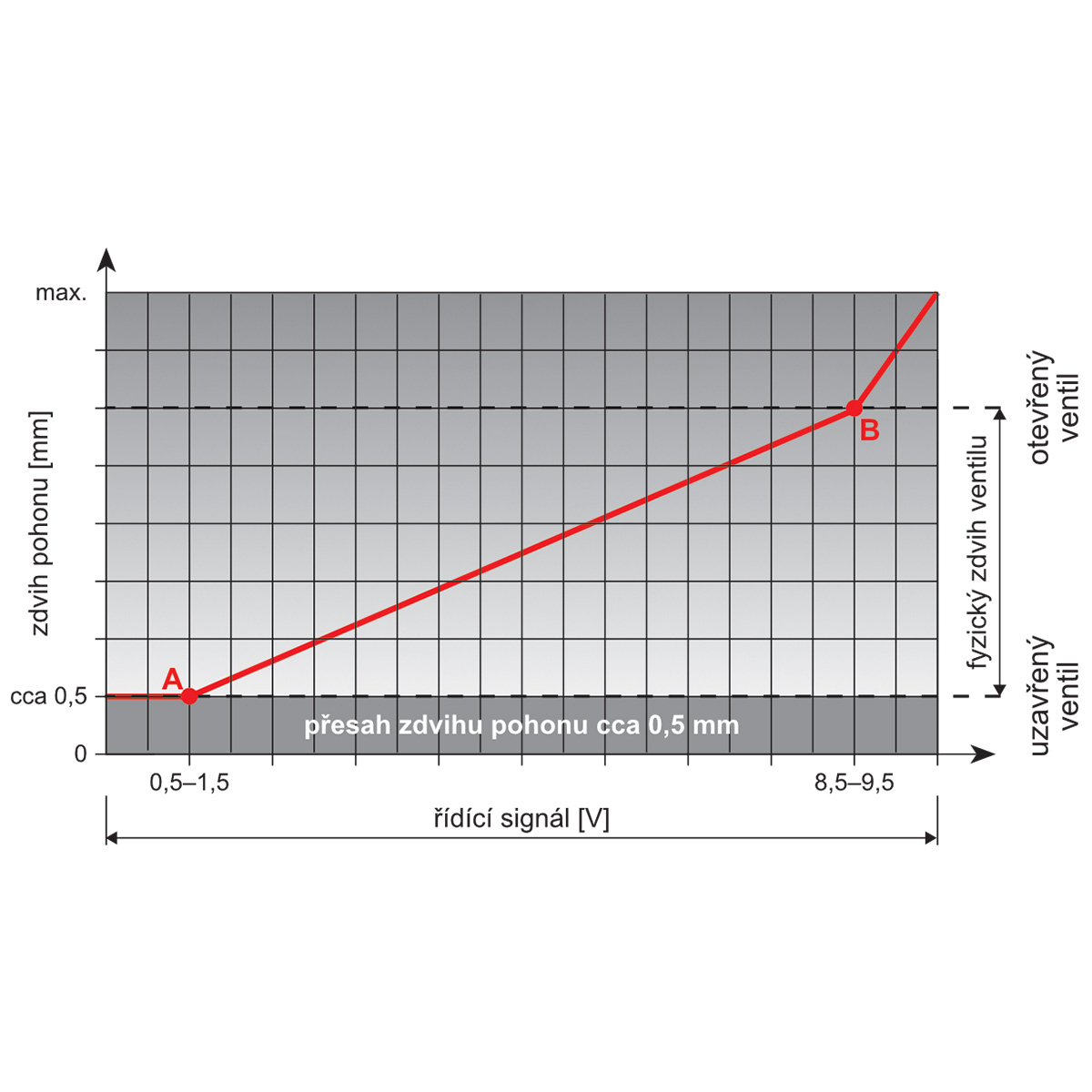

Bez řídícího napěťového signálu (řídící signál 0 V) tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla, a tím udržuje ventil uzavřený. Při zvyšování úrovně řídícího napětí až do hodnoty 10 V se pohon chová následovně:

Bez řídícího signálu je pohon udržován předpětím pružiny v poloze „zavřeno”.
Po připojení napájení a zvýšení úrovně řídícího napěťového signálu nad minimální hodnotu (0,5–1,5 V) se začne pohon plynule otevírat až do polohy odpovídající úrovni řídícího napěťového signálu.
K plnému otevření (pracovní zdvih 2,5 mm) dojde při úrovni řídícího napěťového signálu 8,5–9,5 V.
Dokud je úroveň řídícího napěťového signálu udržována na konstantní hodnotě, zůstává pohon v poloze otevření odpovídající této hodnotě.
Snížením úrovně řídícího napěťového signálu pod minimální hodnotu (0,5–1,5 V) nebo odpojením napájení se pohon uzavře.

Použití termoelektrických pohonů TECH24/0-10-5 NC - bez napětí „zavřeno”

Termoelektrické pohony TECH24/0–10-5 jsou určené pro spojité řízení tlakově nezávislých 2-cestných regulačních ventilů Optima Compact s pracovním zdvihem 5 mm.

Bez řídícího signálu je pohon udržován předpětím pružiny v poloze „zavřeno”.
Po připojení napájení a zvýšení úrovně řídícího napěťového signálu nad minimální hodnotu (0,5–1,5 V) se začne pohon plynule otevírat až do polohy odpovídající úrovni řídícího napěťového signálu.
K plnému otevření (pracovní zdvih 5 mm) dojde při úrovni řídícího napěťového signálu 8,5–9,5 V.
Dokud je úroveň řídícího napěťového signálu udržována na konstantní hodnotě, zůstává pohon v poloze otevření odpovídající této hodnotě.
Snížením úrovně řídícího napěťového signálu pod minimální hodnotu (0,5–1,5 V) nebo odpojením napájení se pohon uzavře.
