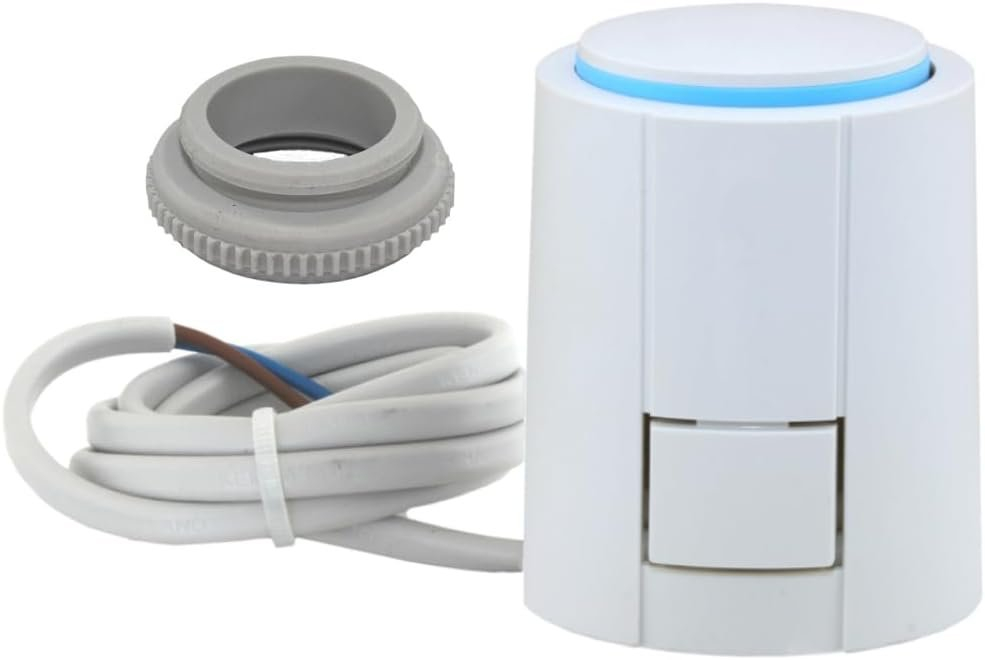

Termoelektrické pohony s napájením 12V AST 30405 on/off regulace

Termoelektrické pohony s napájením 12V AST 30405 on/off regulace

AST 30405 jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 4mm a připojovacím závitem M30×1,5, M28×1,5 nebo s připojením k ventilu pomocí západkového systému. Regulace on/off, logika zdvihu NC. 12V napájení a krytí IP54  umožňuje i použití např. v koupelnách.

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–20
  • Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
  • Termostatické radiátorové ventily Hydronic Systems
  • Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell
  • Desková a článková otopná tělesa typu Ventil Kompakt
  • Rozdělovače podlahového vytápění

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití
Termoelektrické pohony s napájením 12V AST 30405 on/off regulace

Termoelektrické pohony s napájením 12V AST 30405 on/off regulace

Poptat produkt

Varianty

Varianta produktu síla Obj. číslo Cena bez DPH BIM DWG
Termoelektrický pohon AST 30405, 12V NC kabel 1m 100 N AST 30405 na dotaz

Popis

Termoelektrické ovládací pohony AST 30405 jsou tiché, úsporné a spolehlivé ovládací pohony určené pro ovládání ventilů menších koncových spotřebičů - například fancoilů, chladicích trámů, indukčních jednotek, dveřních clon nebo teplovzdušných jednotek, termostatických ventilů a okruhů podlahového vytápění.

AST 30405 - napájení 12 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–20
  • Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
  • Termostatické radiátorové ventily Hydronic Systems
  • Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell
  • Desková a článková otopná tělesa typu Ventil Kompakt
  • Rozdělovače podlahového vytápění

Funkce:

  • Regulace výkonu spotřebiče systémem otevřeno / zavřeno
  • Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí
  • Možnost napuštění systému před připojením pohonu k napájení - ovládací pohony jsou z výroby dodány v poloze částečného otevření a umožňují tedy napuštění, popř. proplach soustavy bez nutnosti jejich připojení k napájení. Po prvním připojení k napájení se plně otevřou a následně regulují standardním způsobem.
Připojení Dle použitého adaptéru:
M30×1,5
M28×1,5
Západkový systém
Napájení 12V AC, 12V DC
Max.pracovní zdvih 4 mm
Doba přestavení 180 - 240 s
Krytí IP 54 ve všech instalovaných polohách
Pracovní teplota 0-50 °C
Regulace
AST 30405 on/off NC
Značení typ, napájení, příkon, CE

Použití

Použití termoelektrických pohonů AST 30405 NC - bez napětí “zavřeno”

Velkou výhodou pohonů řady AST 30405 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 4 mm. Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla ventilu, a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:

  • Po aktivaci napěťového signálu (pokyn “otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon otevírat ventil.
  • Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy “otevřeno”.
  • Ventil je udržovaný otevřený, dokud je pohon pod napětím.
  • Po odpojení napětí (pokyn “zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.
  • Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu “otevři”, tedy do přivedení napěťového signálu.
