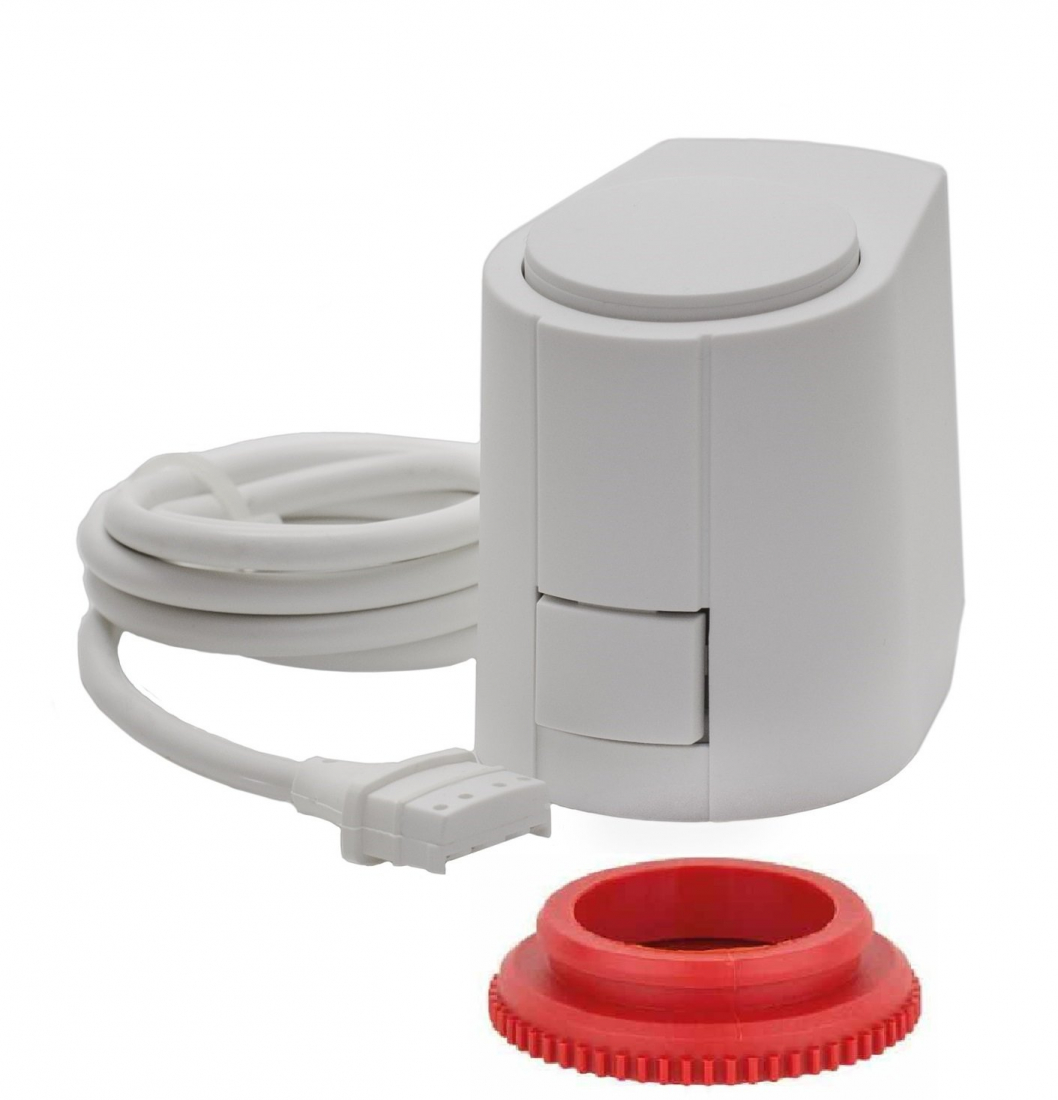

Termoelektrické pohony APV40625 spojité řízení 0–10 V

Termoelektrické pohony APV40625 spojité řízení 0–10 V

APV40625 jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 6,5 mm a připojovacím závitem M30×1,5. Regulace spojitým napěťovým signálem 0–10 V.

APV40625 NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu, pracovní zdvih 6,5 mm.

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 25–32
  • Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
  • 2-cestné a 3-cestné regulační ventily jiných výrobců s pracovním zdvihem do 6,5 mm a potřebnou ovládací silou do 125 N

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy
Termoelektrické pohony APV40625 spojité řízení 0–10 V

Termoelektrické pohony APV40625 spojité řízení 0–10 V

Poptat produkt

Ke stažení

Varianty

Varianta produktu síla Obj. číslo Cena bez DPH BIM DWG
Termoelektrický pohon APV40625 24V 0-10V kabel 1m adaptér VA63 125N APV40625-1-63 1 997 Kč
Termoelektrický pohon APV40625 24V 0-10V kabel 2m adaptér VA63 125N APV40625-2-63 2 099 Kč
Termoelektrický pohon APV40625 24V 0-10V kabel 3m adaptér VA63 125N APV40625-3-63 2 201 Kč

Popis

Termoelektrické ovládací pohony APV40625 jsou tiché, úsporné a spolehlivé ovládací pohony určené pro ovládání ventilů středně velkých spotřebičů - například větších fancoilů, dveřních a vratových clon nebo teplovzdušných jednotek spojitým řídícím signálem 0–10 V.

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 25–32
  • Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
  • 2-cestné a 3-cestné regulační ventily jiných výrobců s pracovním zdvihem do 6,5 mm a potřebnou ovládací silou do 125 N

Funkce:

  • Plynulá regulace výkonu spotřebiče spojitým napěťovým signálem 0–10 V
  • Autokalibrace - po osazení na ventil a připojení napájení pohon automaticky provede několik cyklů otevřít / zavřít, tim detekuje obě krajní polohy ventilu (plně otevřeno / plně zavřeno) a v rámci tohoto skutečného zdvihu použití ventilu následně reguluje.
  • Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí
  • Možnost napuštění systému před připojením pohonu k napájení - ovládací pohony APV40625 jsou z výroby dodány v poloze částečného otevření a umožňují tedy napuštění, popř. proplach soustavy bez nutnosti jejich připojení k napájení. Po prvním připojení k napájení se plně otevřou a následně regulují standardním způsobem.
Připojení Dle použitého adaptéru :
M30×1,5
M28×1,5
Západkový systém
Max.pracovní zdvih 6,5 mm (autokalibrace)
Doba přestavení 300 s
Krytí IP 54
Pracovní teplota 0–50 °C
Regulace 0–10 V NC
Značení typ, napájení, příkon, CE

Použití

Použití termoelektrických pohonů APV40625 NC - bez napětí “zavřeno”

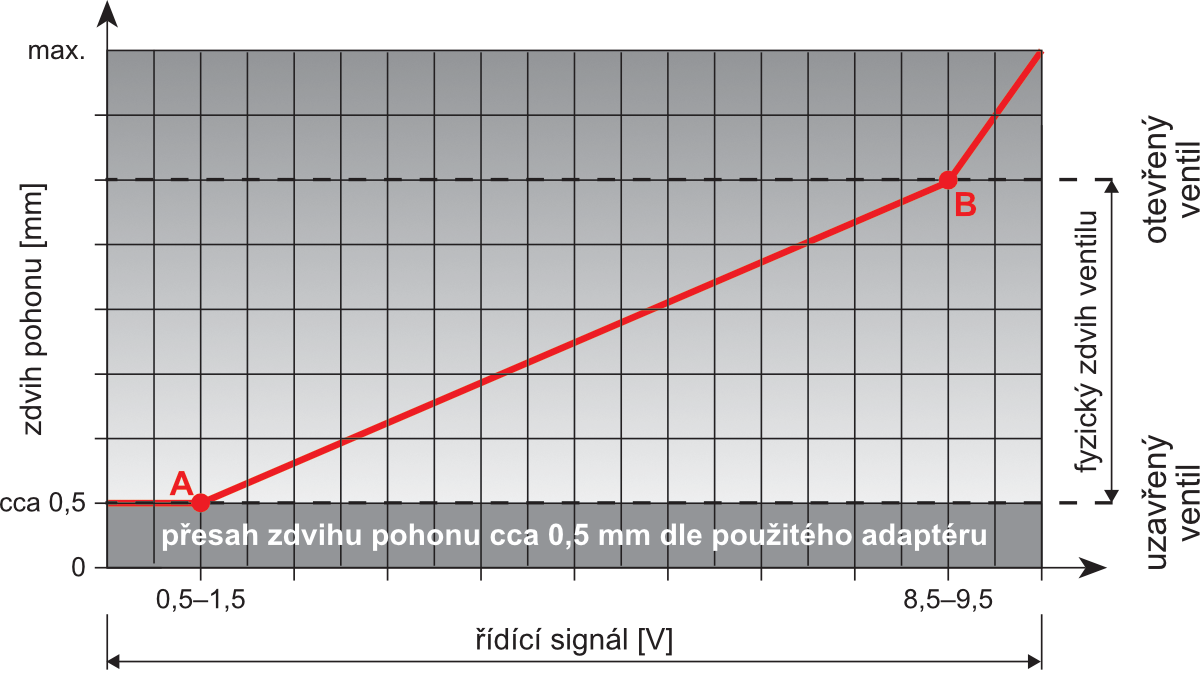

Velkou výhodou pohonů řady APV40625 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 6,5 mm. Bez řídícího napěťového signálu (řídící signál 0 V) tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla, a tím udržuje ventil uzavřený. Při zvyšování úrovně řídícího napětí až do hodnoty 10 V se pohon chová následovně:



  • Bez řídícího signálu je pohon udržován předpětím pružiny v poloze “zavřeno”
  • Po připojení napájení a zvýšení úrovně řídícího napěťového signálu nad minimální hodnotu (0,5–1,5 V) začne pohon plynule otevírat až do polohy odpovídající úrovni řídícího napěťového signálu.
  • K plnému otevření regulačního ventilu dojde při úrovni řídícího napěťového signálu 8,5–9,5 V.
  • Dokud je úroveň řídícího napěťového signálu udržována na konstantní hodnotě, zůstává pohon v poloze otevření odpovídající této hodnotě.
  • Snížením úrovně řídícího napěťového signálu pod minimální hodnotu (0,5–1,5 V) nebo odpojením napájení pohon uzavře.
