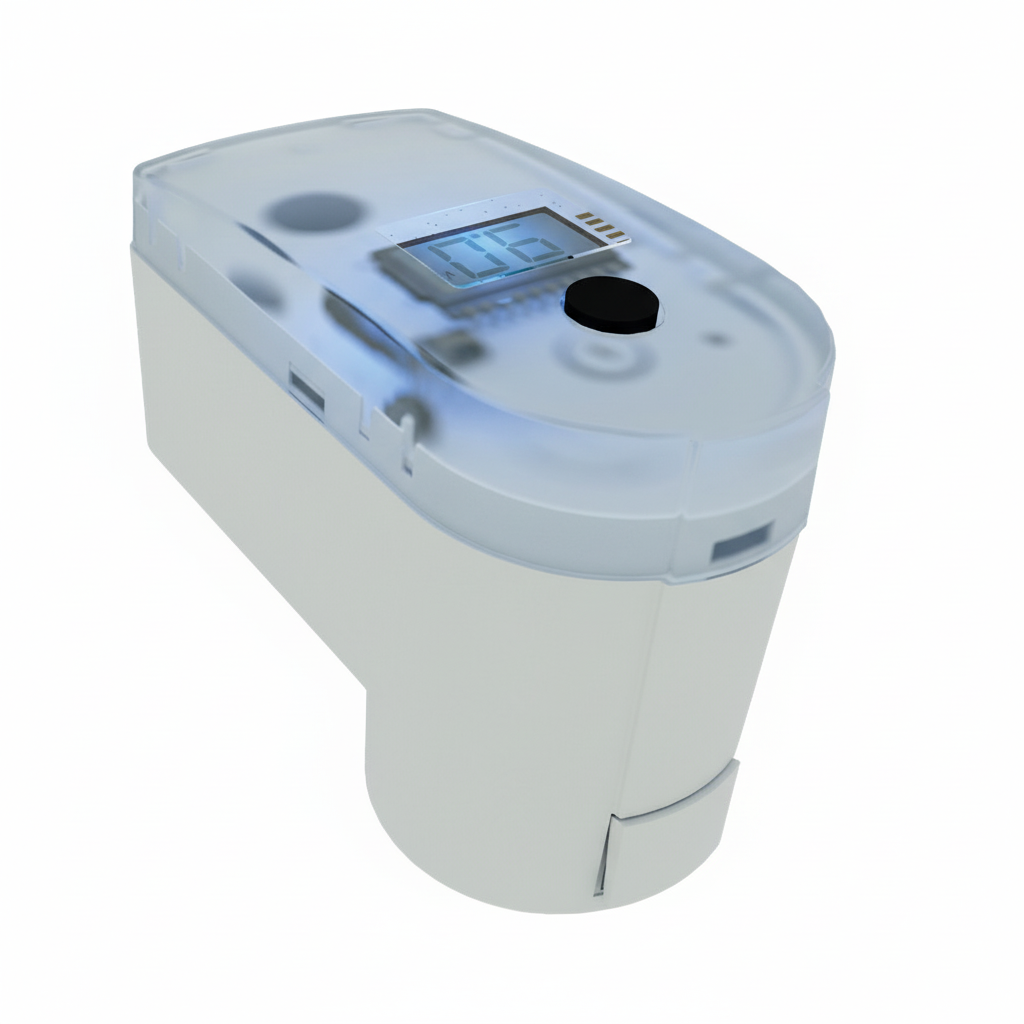

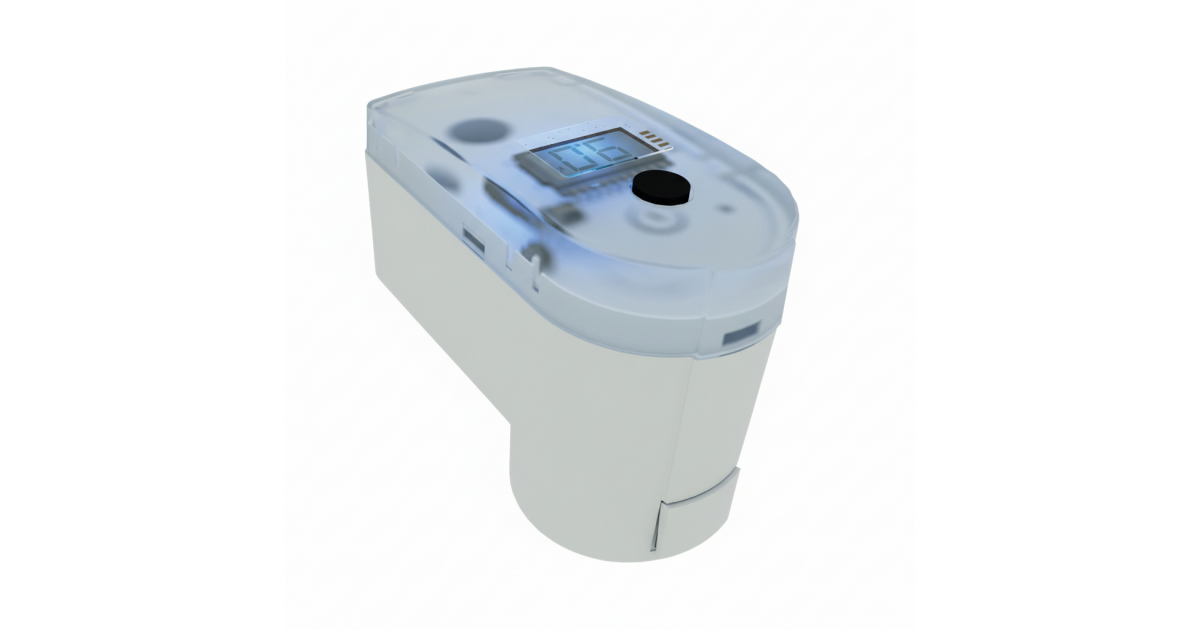

Elektromechanické pohony M3V bez havarijní funkce pro ventily Optima Compact

Pohony řady M3V jsou elektromechanické ovládací pohony s NFC komunikací určené pro 2-cestné a 3-cestné regulační ventily s pracovním zdvihem do 8,5 mm.

Napájení: 24V AC/DC

Řízení: 3-bod, 2-bod

Použití:

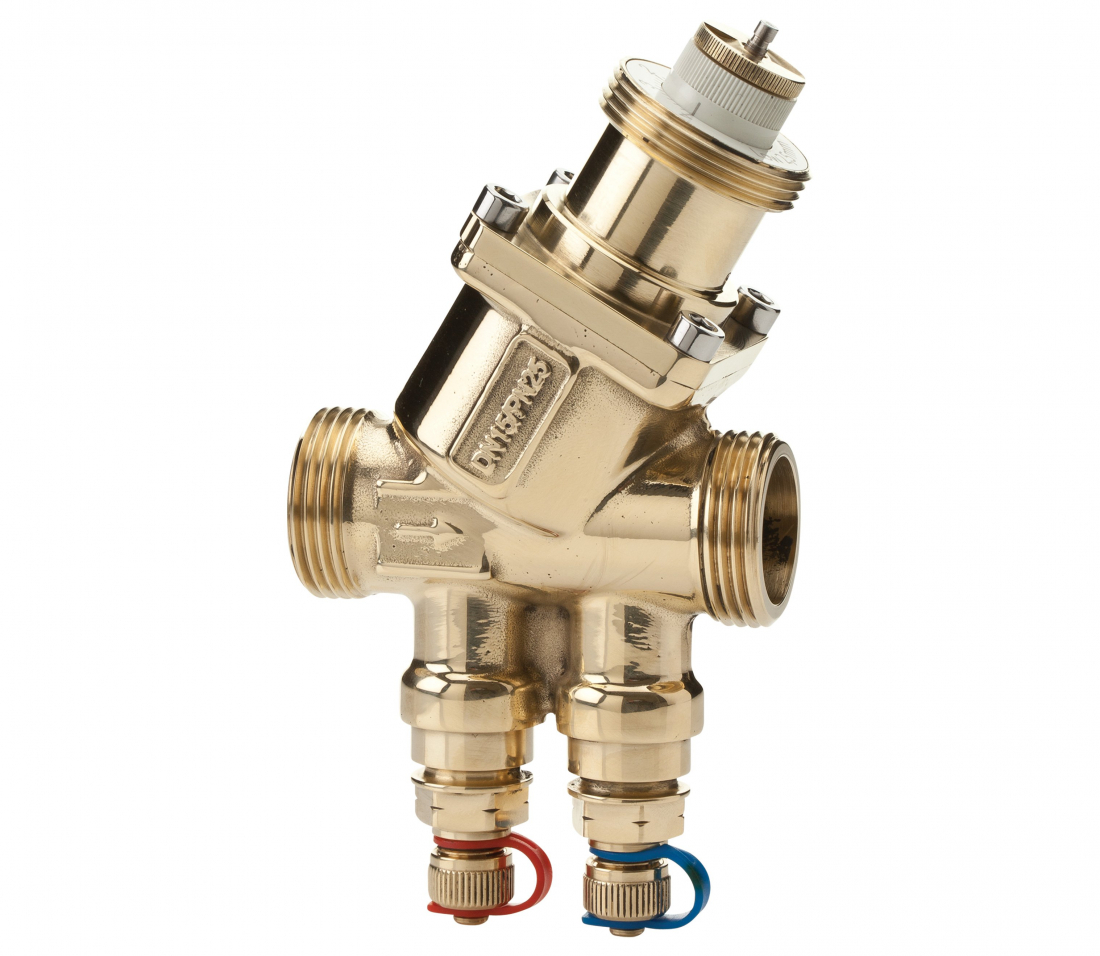

Tlakově nezávislé 2-cestné regulační ventily Optima Compact / Optima Compact Plus DN 10-32
Kombinované 2-cestné regulační ventily D 9525
2-cestné a 3-cestné regulační ventily řady VSXT, VMXT a VTXT
2-cestné a 3-cestné regulační ventily řady VSX, VMX a VTX
2-cesné a 3-cestné regulační ventily dalších výrobců s pracovním zdvihem do 8,5mm a potřebnou ovládací silou do 200N

více o produktu

pro ventily Optima Compact

pro ventily D 9525

pro ventily VSXT, VMXT a VTXT

pro ventily VSX, VMX a VTX

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Popis Použití Příslušenství

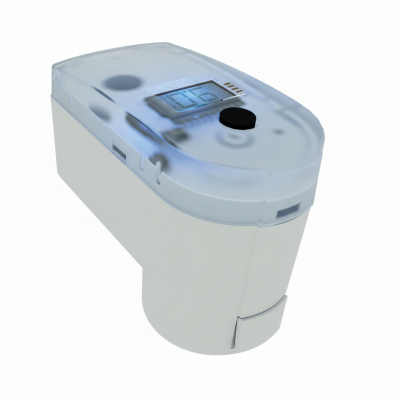

Elektromechanické pohony M3V bez havarijní funkce pro ventily Optima Compact

Poptat produkt

Popis

Pohony řady M3V jsou 24V 3(2)bod elektromechanické ovládací pohony s NFC komunikací určené pro 2-cestné a 3-cestné regulační ventily s pracovním zdvihem do 8,5 mm.

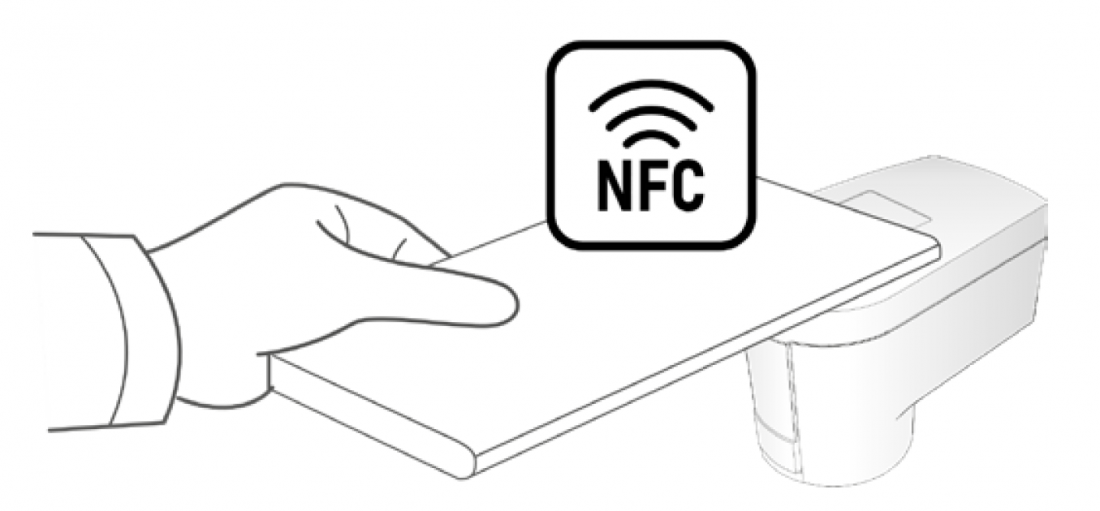

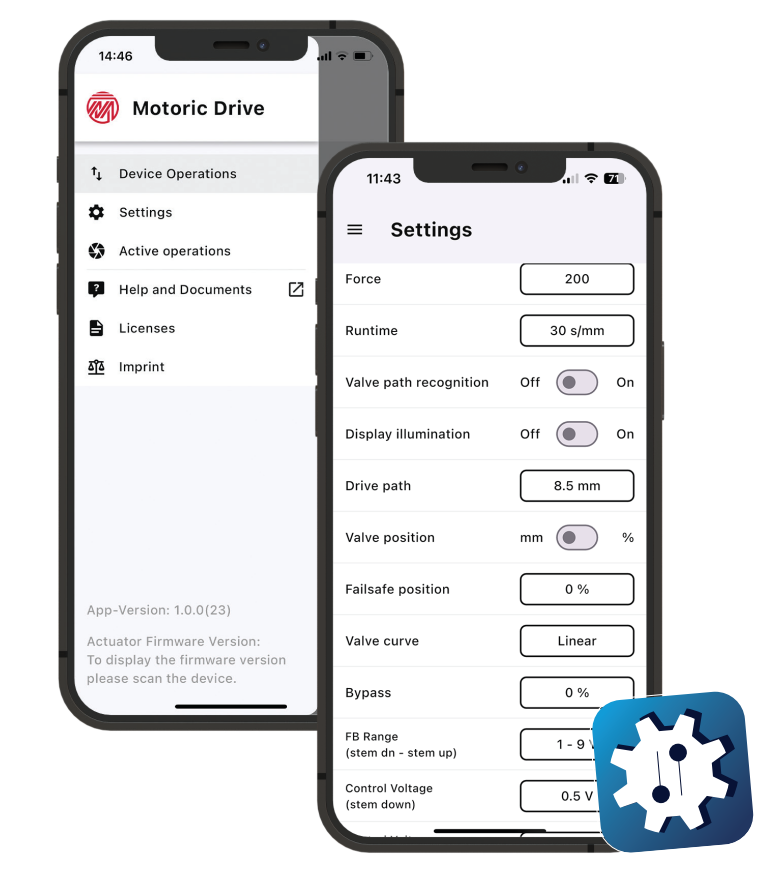

Pro nastavení a čtení dat z pohonu není potřeba žádné speciální zařízení, postačí mobilní telefon nebo tablet s NFC a s operačním systémem Android nebo iOS.

Nastavit lze náspedující parametry:

Ovládací sílu - 100, 125, 150 nebo 200N
Rychlost - 15s/mm nebo 30s/mm
Autokalibraci na zdvih daného ventilu (zapnout / vypnout autokalibraci

Funkce:

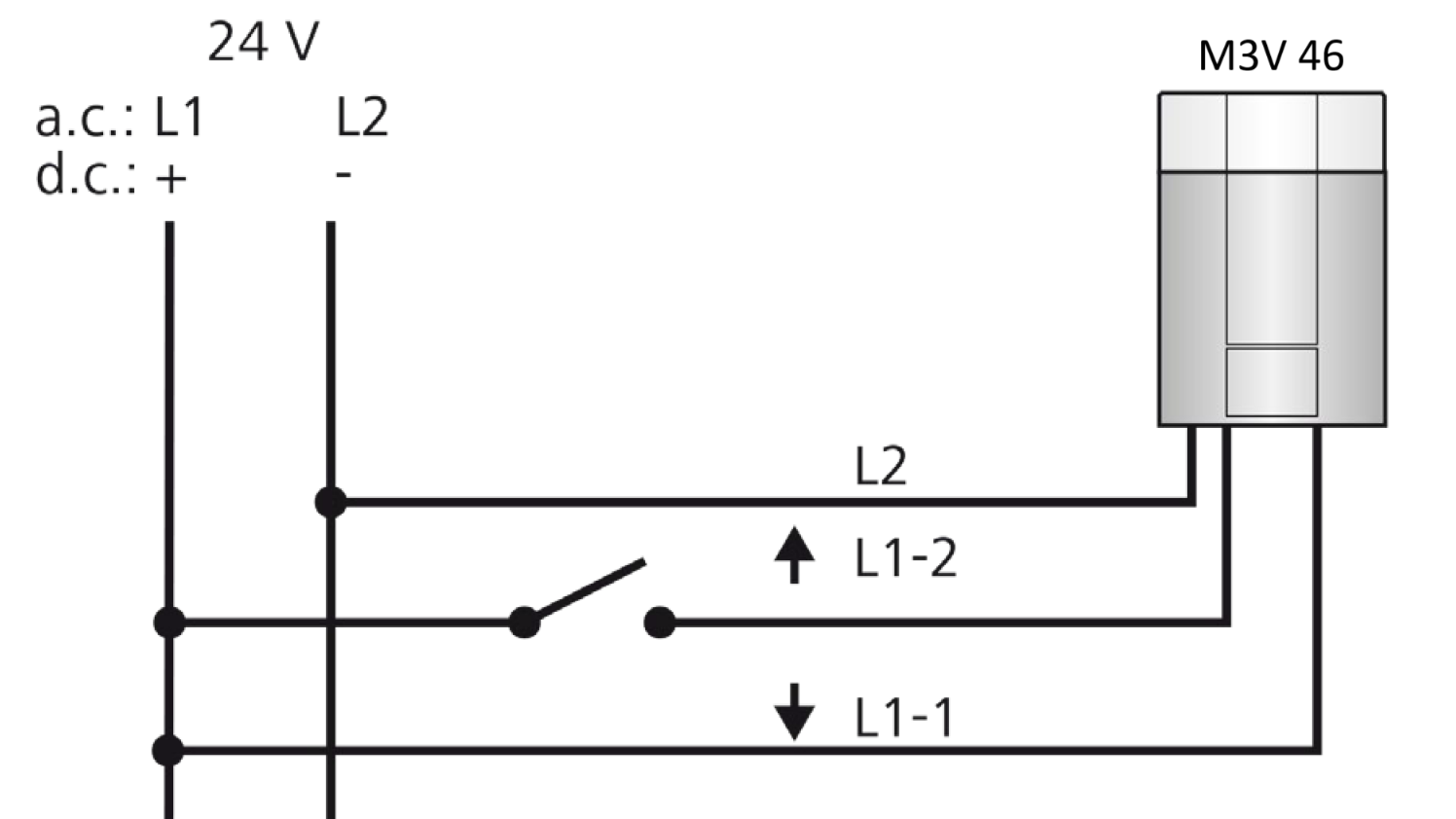

Regulace výkonu spotřebiče 3bod nebo 2bod
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Připojení	M30×1,5
Max.pracovní zdvih	až 8,5 mm (autokalibrace)
Rychlost přestavení	volitelně 15 nebo 30 s/mm
Krytí	IP 54
Pracovní teplota	0–50 °C
Napájení	24V AC/DC
Regulace	3-bod / 2-bod
Značení	typ, napájení, příkon, CE

NFC Android NFC iOS

Použití

Použití elektromechanických pohonů M3V 46xx:

Pohony slouží především pro ovládání tlakově nezávislých 2-cestných regulačních ventilů Optima Compact / Optima Compact Plus DN 10 - DN 32, kombinovaných 2-cestných regulačních ventilů D 9525, 2-cestných a 3-cestných regulačních ventilů řady VSXT, VMXT, VTXT, VSX, VMX a VTX i ventilů dalších výrobců.

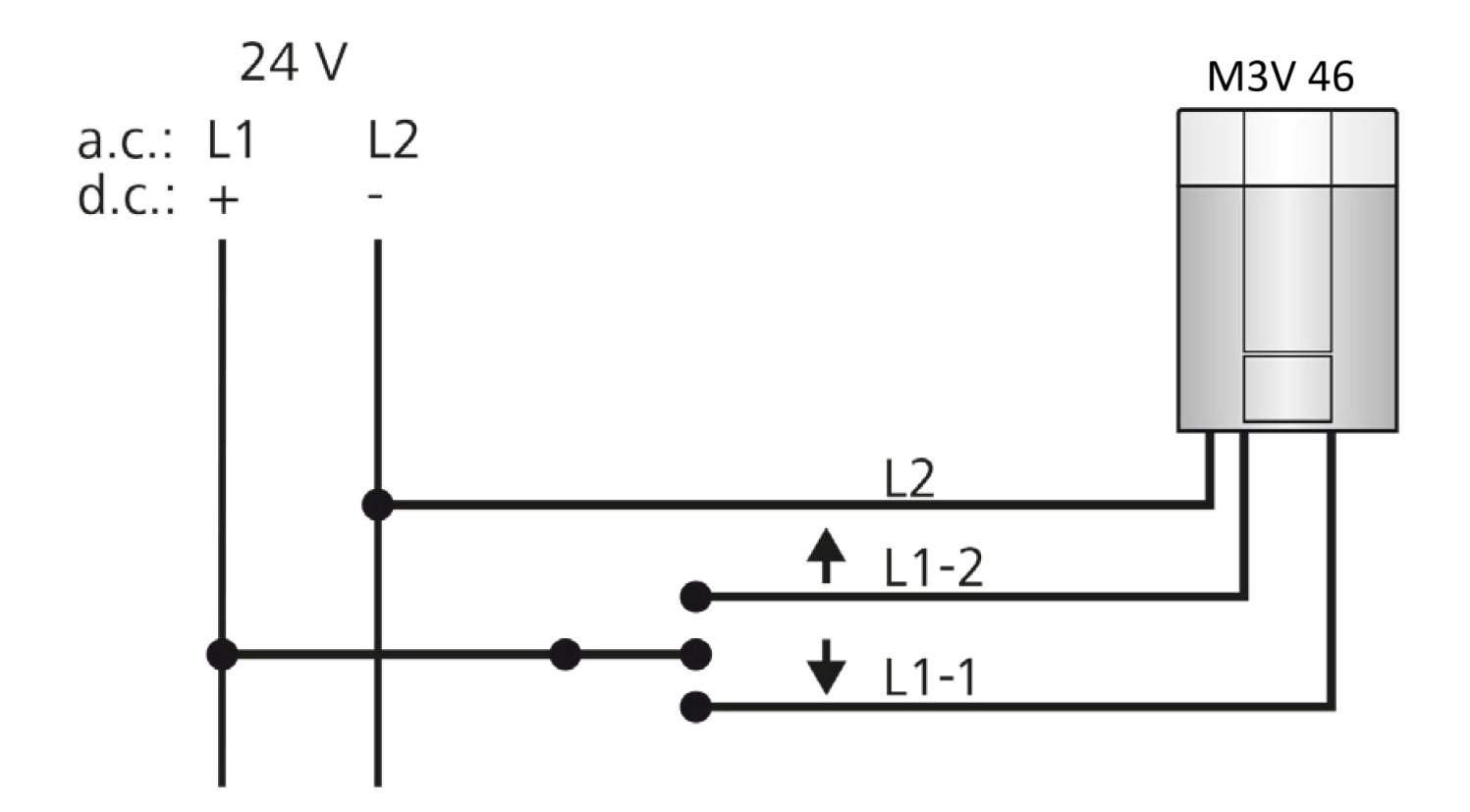

Zapojení pro 3-bodové řízení:
