Elektromechanické pohony M3V bez havarijní funkce pro ventily D 9525

Pohony řady M3V jsou elektromechanické ovládací pohony s NFC komunikací určené pro 2-cestné a 3-cestné regulační ventily s pracovním zdvihem do 8,5 mm.

Napájení: 24V AC/DC

Řízení: 3-bod, 2-bod

Použití:

Tlakově nezávislé 2-cestné regulační ventily Optima Compact / Optima Compact Plus DN 10-32

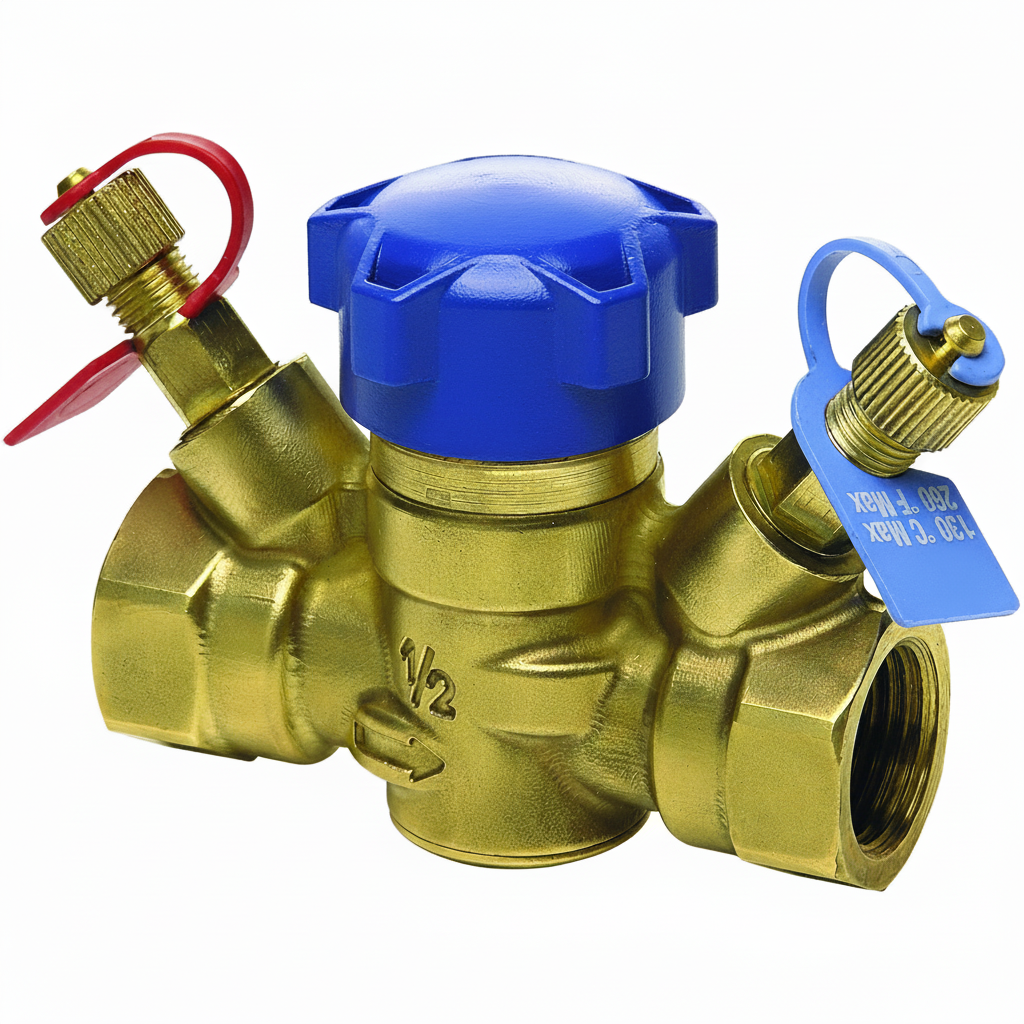

Kombinované 2-cestné regulační ventily D 9525
2-cestné a 3-cestné regulační ventily řady VSXT, VMXT a VTXT
2-cestné a 3-cestné regulační ventily řady VSX, VMX a VTX
2-cesné a 3-cestné regulační ventily dalších výrobců s pracovním zdvihem do 8,5mm a potřebnou ovládací silou do 200N

více o produktu

pro ventily Optima Compact

pro ventily D 9525

pro ventily VSXT, VMXT a VTXT

pro ventily VSX, VMX a VTX

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Popis Použití Příslušenství

Elektromechanické pohony M3V bez havarijní funkce pro ventily D 9525

Poptat produkt

Popis

Pohony řady M3V jsou 24V 3(2)bod elektromechanické ovládací pohony s NFC komunikací určené pro 2-cestné a 3-cestné regulační ventily s pracovním zdvihem do 8,5 mm.

Pro nastavení a čtení dat z pohonu není potřeba žádné speciální zařízení, postačí mobilní telefon nebo tablet s NFC a s operačním systémem Android nebo iOS.

Nastavit lze náspedující parametry:

Ovládací sílu - 100, 125, 150 nebo 200N
Rychlost - 15s/mm nebo 30s/mm
Autokalibraci na zdvih daného ventilu (zapnout / vypnout autokalibraci

Funkce:

Regulace výkonu spotřebiče 3bod nebo 2bod
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Připojení	M30×1,5
Max.pracovní zdvih	až 8,5 mm (autokalibrace)
Rychlost přestavení	volitelně 15 nebo 30 s/mm
Krytí	IP 54
Pracovní teplota	0–50 °C
Napájení	24V AC/DC
Regulace	3-bod / 2-bod
Značení	typ, napájení, příkon, CE

NFC Android NFC iOS

Použití

Použití elektromechanických pohonů M3V 46xx:

Pohony slouží především pro ovládání tlakově nezávislých 2-cestných regulačních ventilů Optima Compact / Optima Compact Plus DN 10 - DN 32, kombinovaných 2-cestných regulačních ventilů D 9525, 2-cestných a 3-cestných regulačních ventilů řady VSXT, VMXT, VTXT, VSX, VMX a VTX i ventilů dalších výrobců.

Zapojení pro 3-bodové řízení:
