Designové připojovací šroubení s integrovaným TRV 343TA / 344TA / 343TB / 344TB / 343NN / 344NN

Designové připojovací uzavíratelné radiátorové šroubení v bílém, černém nebo pochromovaném provedení s integrovaným termostatickým ventilem pro otopná tělesa se spodním připojením.

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
Trubková koupelnová otopná tělesa (tzn. žebříky) se spodním připojením s roztečí portů 50 mm

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Designové připojovací šroubení s integrovaným TRV 343TA / 344TA / 343TB / 344TB / 343NN / 344NN

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	DWG
Pochromované připojovací šroubení s integrovaným TRV 344TA přímé DN 20 / EK	1	344TA020	1 256 Kč	CAD
Pochromované připojovací šroubení s integrovaným TRV 343TA rohové DN 20 / EK	1	343TA020	1 256 Kč	CAD

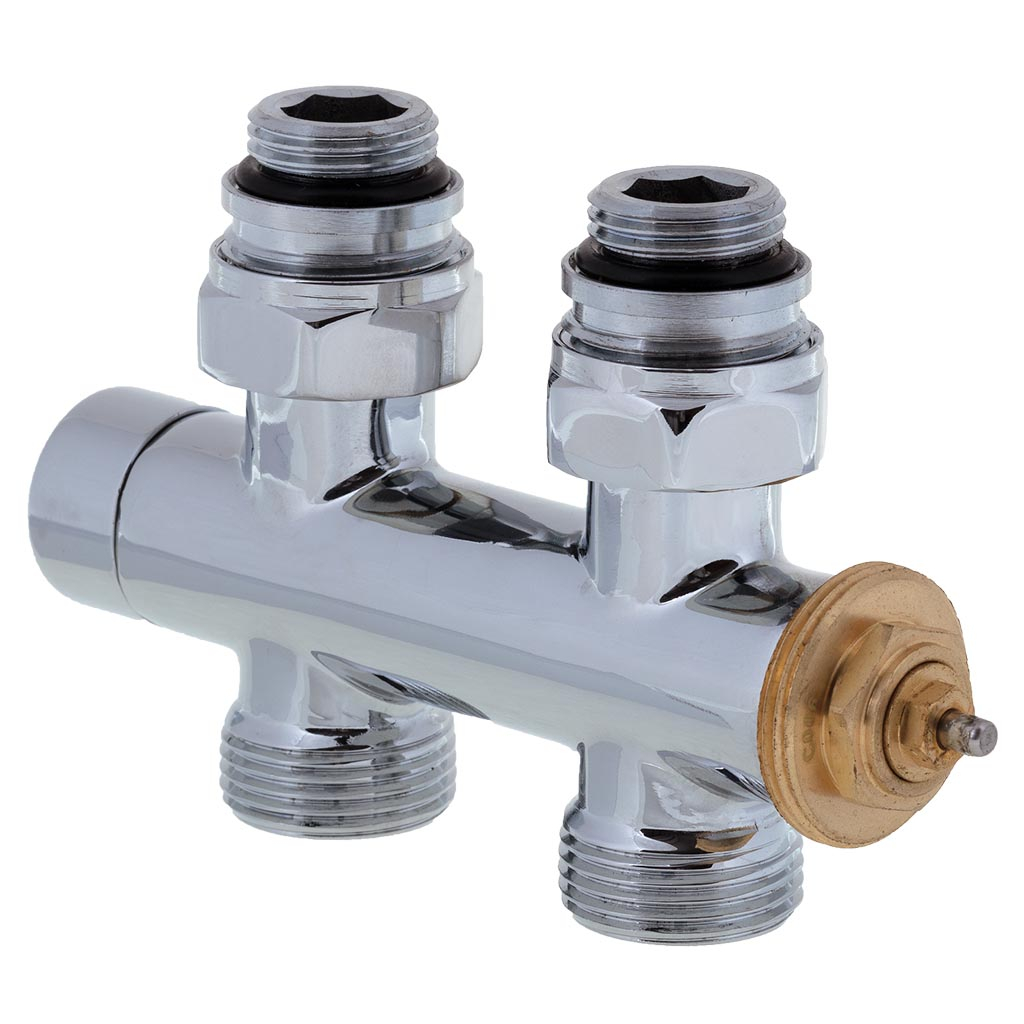

Pochromované připojovací šroubení s integrovaným TRV 344TA přímé DN 15 / EK	1	344TA015	1 327 Kč	CAD

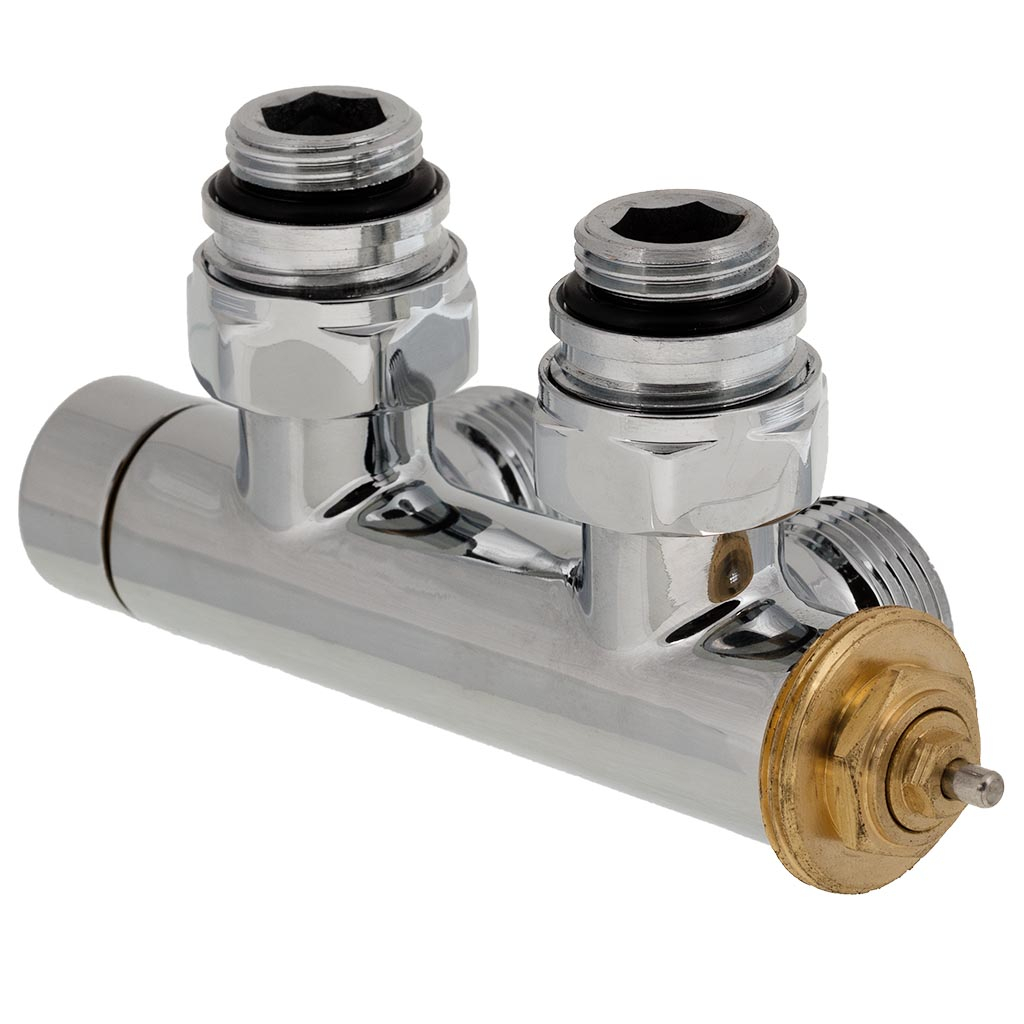

Pochromované připojovací šroubení s integrovaným TRV 343TA rohové DN 15 / EK	1	343TA015	1 327 Kč	CAD
Bílé připojovací šroubení s integrovaným TRV 344TB přímé DN 20 / EK	1	344TB020	1 346 Kč	CAD
Bílé připojovací šroubení s integrovaným TRV 343TB rohové DN 20 / EK	1	343TB020	1 346 Kč	CAD

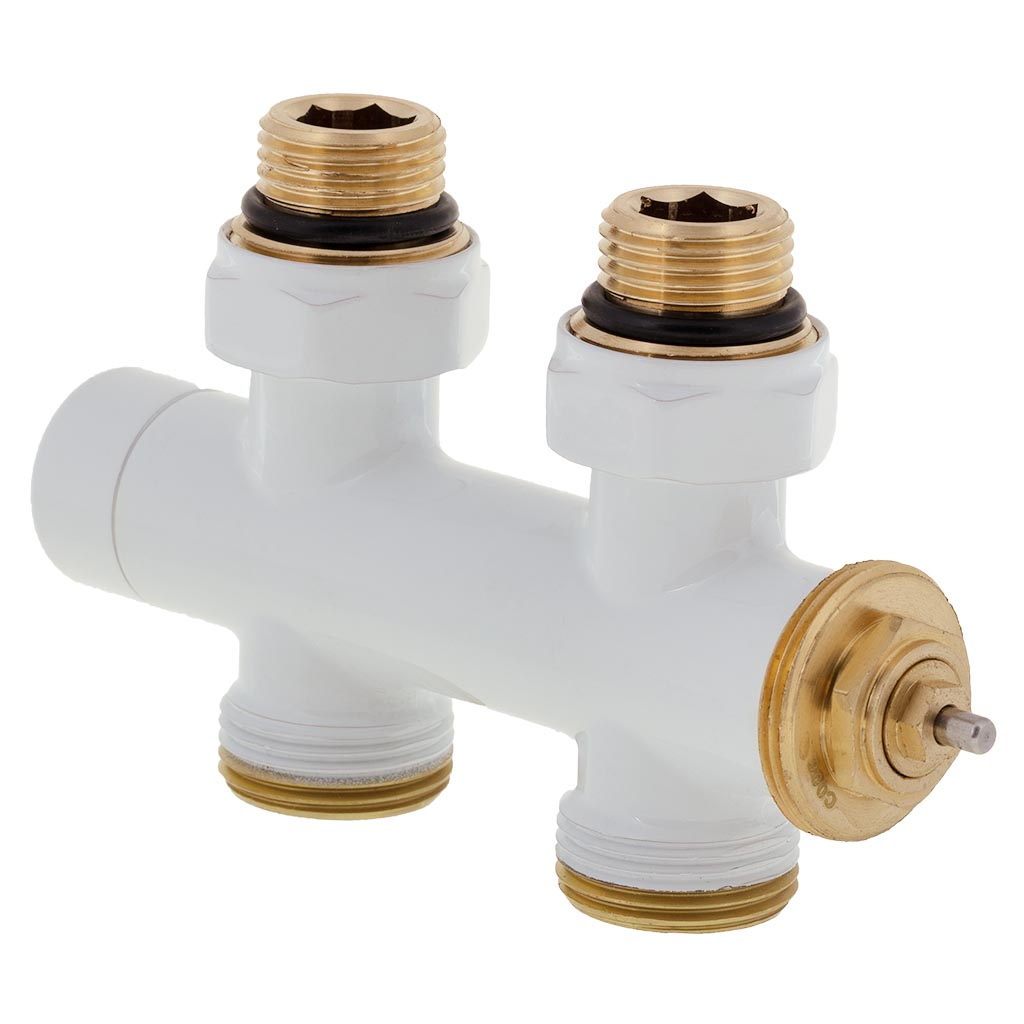

Bílé připojovací šroubení s integrovaným TRV 344TB přímé DN 15 / EK	1	344TB015	1 407 Kč	CAD

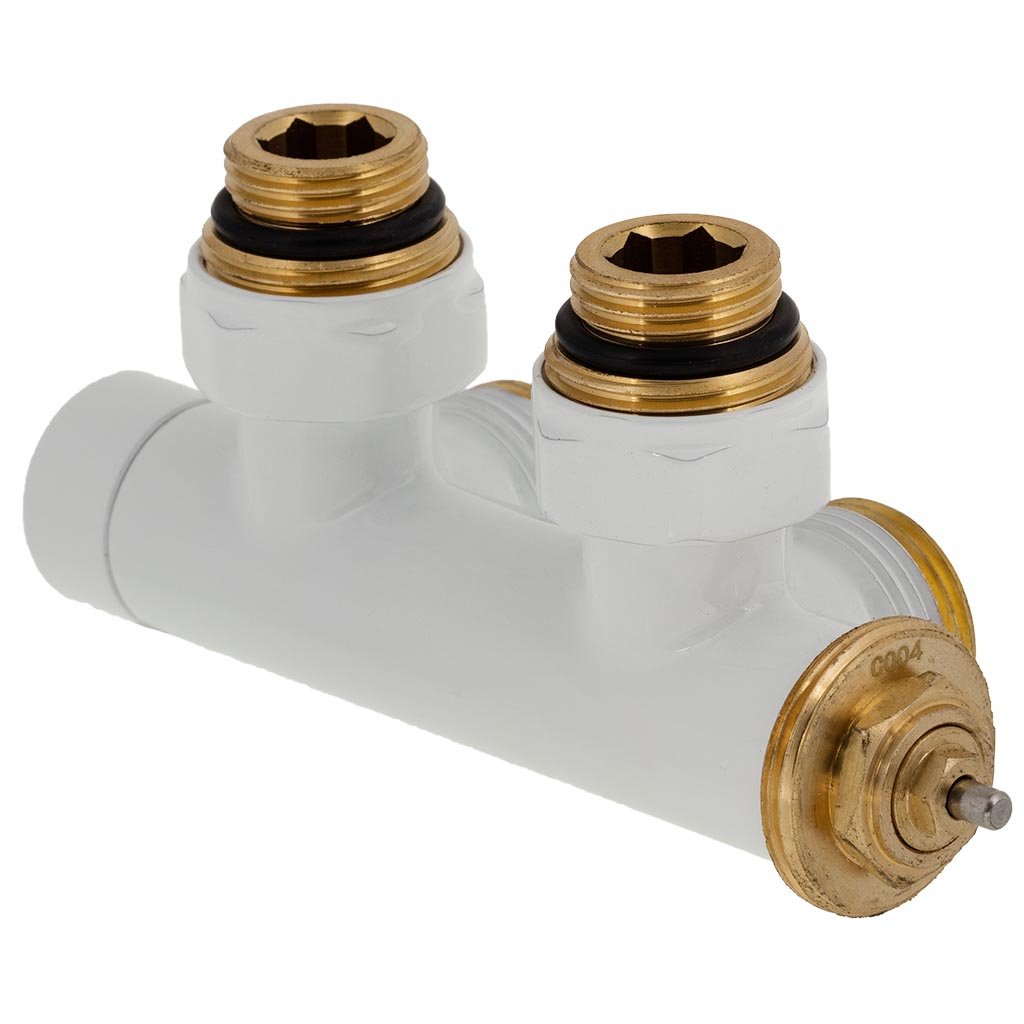

Bílé připojovací šroubení s integrovaným TRV 343TB rohové DN 15 / EK	1	343TB015	1 407 Kč	CAD
Černé připojovací šroubení s integrovaným TRV 344NN přímé DN 20 / EK	1	344NN020	1 382 Kč	CAD
Černé připojovací šroubení s integrovaným TRV 343NN rohové DN 20 / EK	1	343NN020	1 382 Kč	CAD

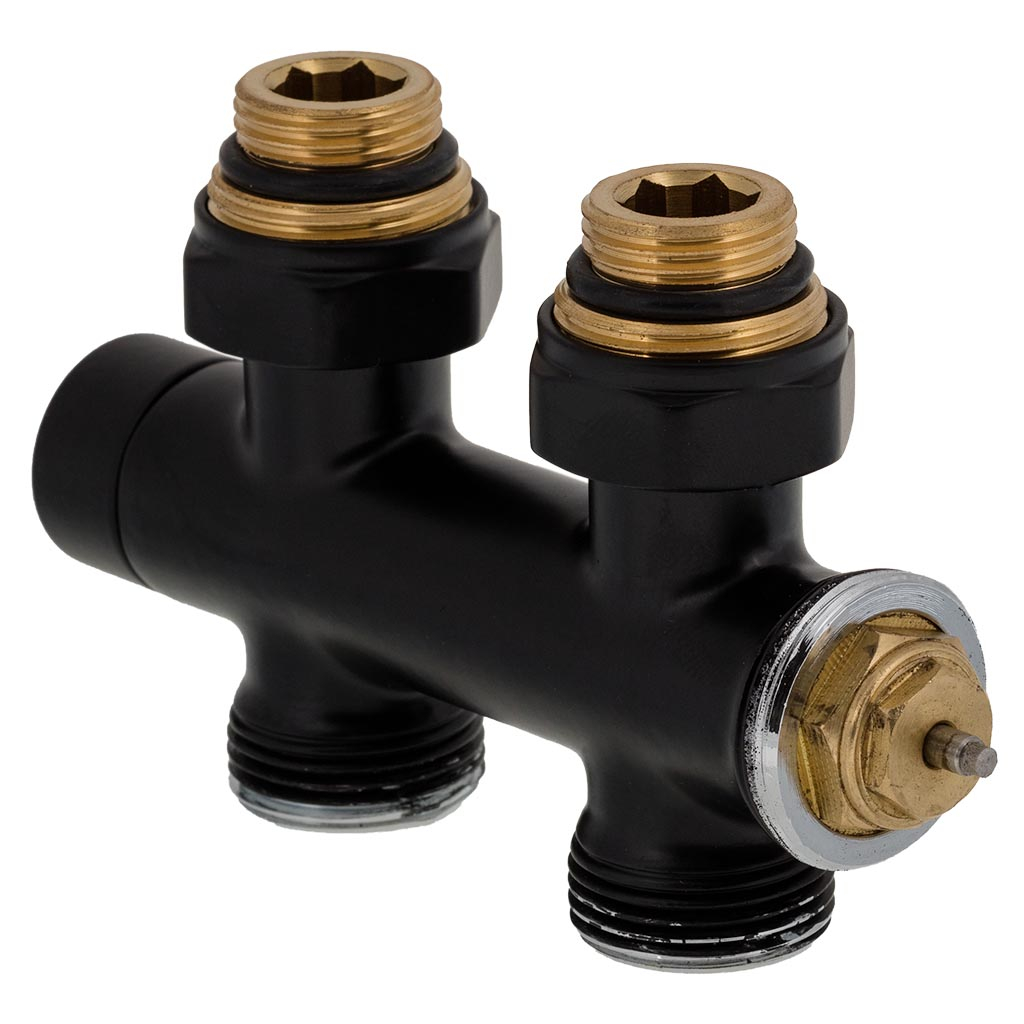

Černé připojovací šroubení s integrovaným TRV 344NN přímé DN 15 / EK	1	344NN015	1 444 Kč	CAD

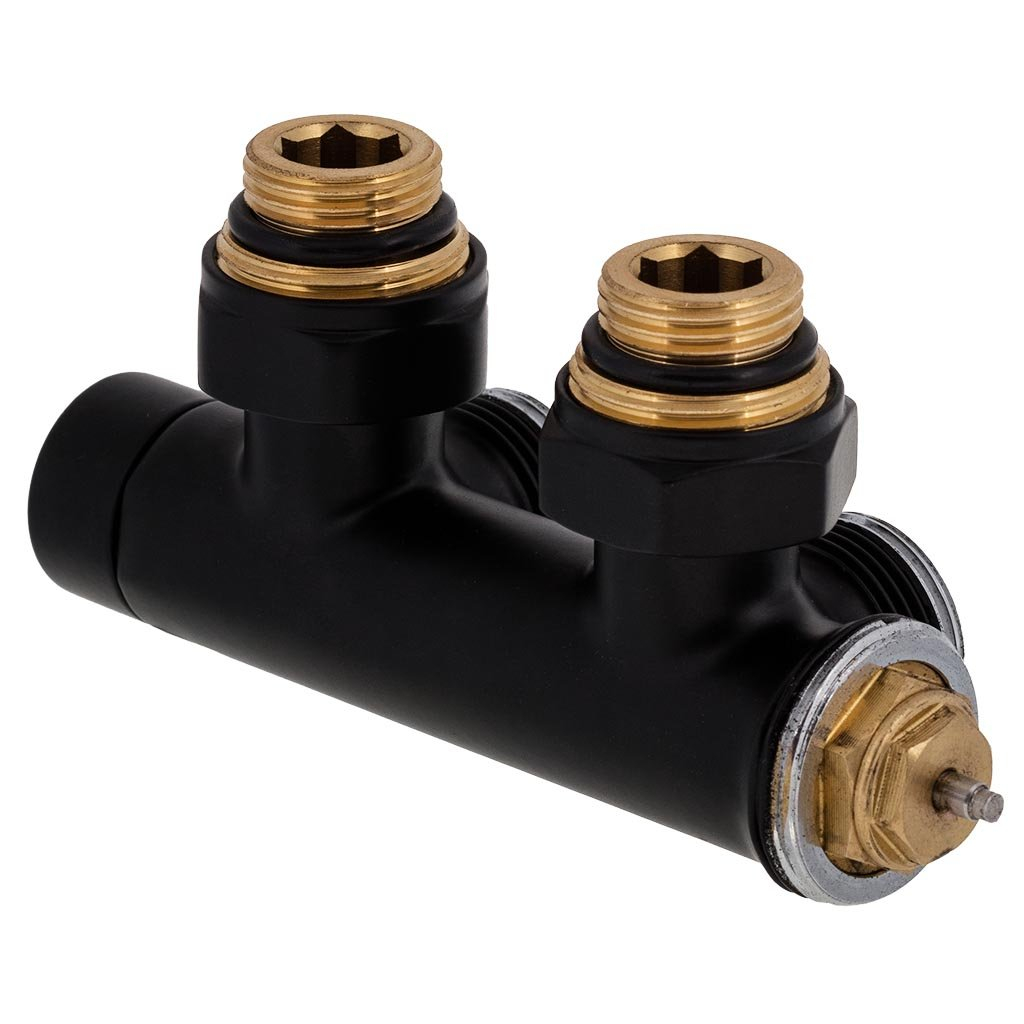

Černé připojovací šroubení s integrovaným TRV 343NN rohové DN 15 / EK	1	343NN015	1 444 Kč	CAD

Popis

Designová připojovací uzavíratelná radiátorová šroubení 343TA/TB/NN a 344TA/TB/NN s integrovaným termostatickým ventilem jsou připojovací a regulační garnitury pro otopná tělesa se spodním připojením a s roztečí portů 50 mm. Díky velmi kvalitní povrchové úpravě jsou vhodná do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
Trubková otopná tělesa (tzn. žebříky) se spodním připojením s roztečí portů 50 mm

Funkce:

Připojení otopného tělesa k rozvodu
Regulace výkonu otopného tělesa změnou průtoku
Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
Uzavírání

Rozměry

DN 15–20

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

25 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

100 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz CW617N
Těsnění:	PTFE / NBR
Krytka:	plast

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Připojovací uzavíratelná radiátorová šroubení s integrovaným termostatickým ventilem 343TA/TB/NN a 344TA/TB/NN slouží pro připojení deskových nebo trubkových otopných těles se spodním připojením k rozvodu vytápění.

Kvalitní povrchová úprava v bílé barvě nebo v pochromovaném provedení umožňují použití v prostorech s vysokými nároky na design jako např. v koupelnách.

Integrovaný termostatický ventil umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
