6-cestné přepínací a regulační kulové kohouty HX523B, HX563B

6-cestné kulové kohouty HX523B a HX563B slouží pro připojení spotřebiče nebo skupiny spotřebičů s jedním výměníkem (2-trubkové spotřebiče) na 4-trubkový rozvod. Slouží buď jako přepínací ventily topení / chlazení, nebo zároveň jako přepínací a regulační ventily v jednom.

Oblast použití:

fancoily
chladicí trámy
teplovzdušné jednotky

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

6-cestné přepínací a regulační kulové kohouty HX523B, HX563B

Poptat produkt

Varianty

Varianta produktu	Kvs / řízení	Obj. číslo	Cena bez DPH

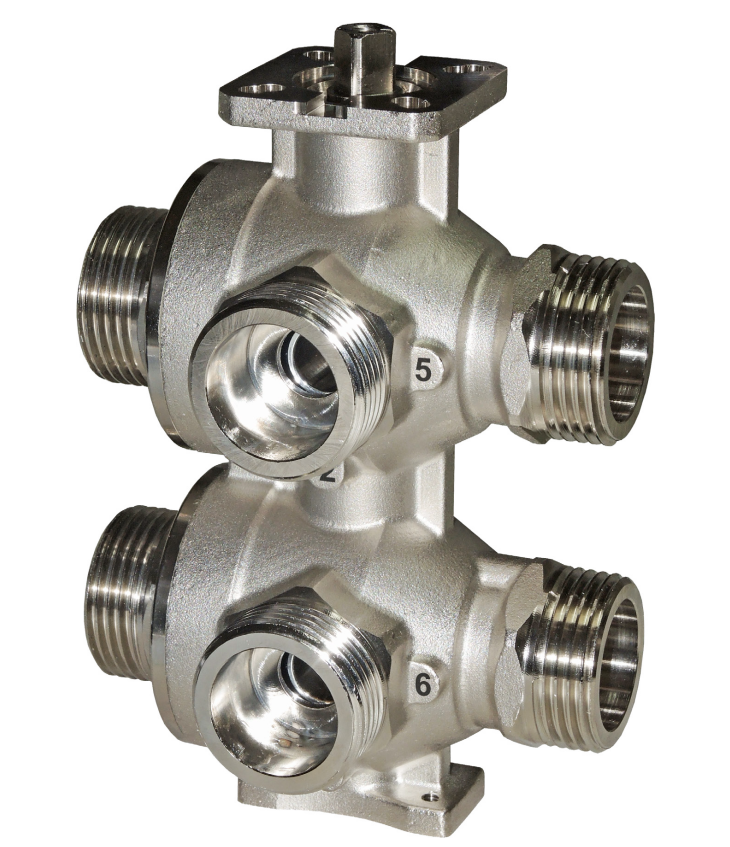

6-cestný kulový kohout HX 563B DN 15 (vnější závit 3/4")	1,7	563015	3 277 Kč

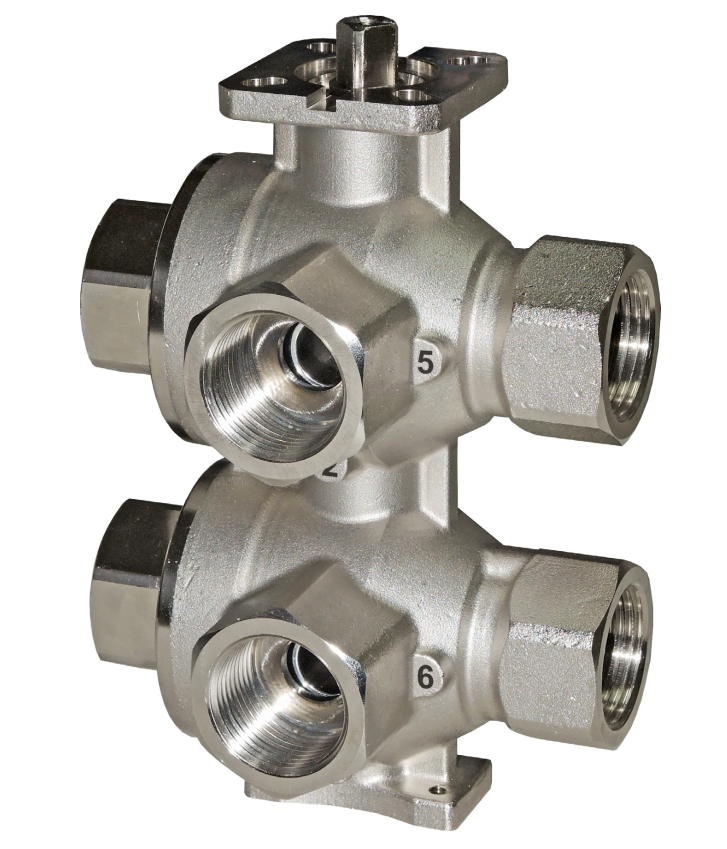

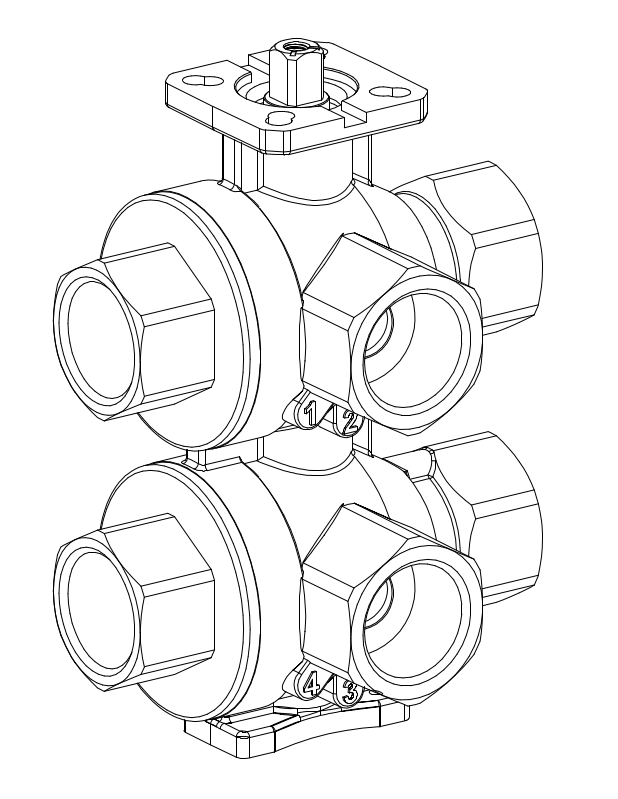

6-cestný kulový kohout HX 523B DN 15 (vnitřní závit 1/2")	1,7	523015	3 521 Kč
6-cestný kulový kohout HX 563B DN 20 (vnější závit 1")	4,0	563020	5 195 Kč
6-cestný kulový kohout HX 523B DN 20 (vnitřní závit 3/4")	4,0	523020	5 403 Kč

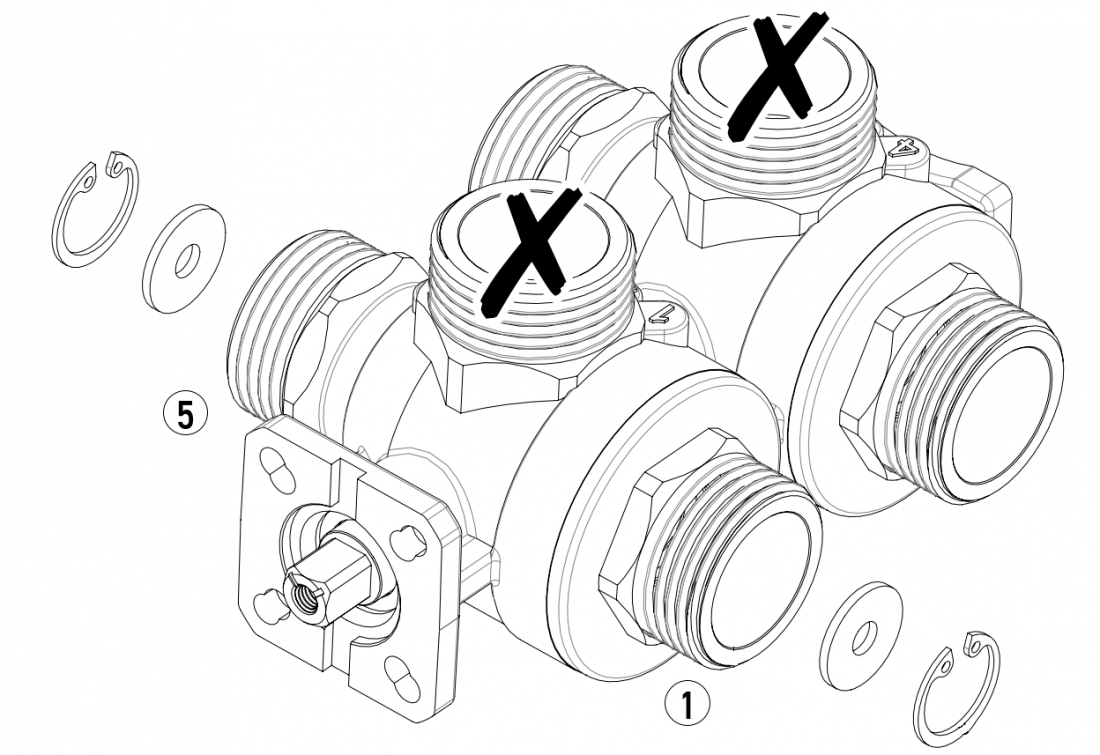

Kv adaptér pro HX523B, HX563B DN 15	0,25	02523025	98 Kč
Kv adaptér pro HX523B, HX563B DN 15	0,4	02523040	98 Kč
Kv adaptér pro HX523B, HX563B DN 15	0,63	02523063	98 Kč
Kv adaptér pro HX523B, HX563B DN 15	1,0	02523100	98 Kč
Kv adaptér pro HX523B, HX563B DN 15	1,6	02523160	98 Kč
Kv adaptér pro HX523B, HX563B DN 20	0,63	03523063	98 Kč
Kv adaptér pro HX523B, HX563B DN 20	1,0	03523100	98 Kč
Kv adaptér pro HX523B, HX563B DN 20	1,6	03523160	98 Kč
Kv adaptér pro HX523B, HX563B DN 20	2,5	03523250	98 Kč
Kv adaptér pro HX523B, HX563B DN 20	4,0	03523400	98 Kč
Rotační pohon pro kulové kohouty MP22-HX01, 10 Nm	24V / 0-10V	MP22-HX01	3 372 Kč
Rotační pohon pro kulové kohouty MP22-HX13, 10 Nm, koncový spínač	24V 2bod / 3-bod	MP22-HX13	2 662 Kč
Rotační pohon pro kulové kohouty MP22-HX12, 10 Nm, koncový spínač	230V 2bod / 3-bod	MP22-HX12	2 662 Kč

Popis

6-cestné kulové kohouty HX523B a HX563B slouží pro připojení spotřebiče nebo skupiny spotřebičů s jedním výměníkem (2-trubkové spotřebiče) na 4-trubkový rozvod.

Přepínání topení / chlazení

Kulový kohout s 2-bodovým ovládacím pohonem přepíná režim topení / chlazení. Pro regulaci výkonu připojeného spotřebiče slouží buď tlakově nezávislé 2-cestné regulační ventily Optima Compact, nebo kombinované ventily D9525.

Přepínání topení / chlazení a regulace

Kulový kohout s ovládacím pohonem se spojitým řízením 0–10 V slouží jak pro přepínání režimu topení / chlazení, tak pro spojitou regulaci výkonu připojeného spotřebiče.

Oblast použití:

fancoily
chladicí trámy
teplovzdušné jednotky

Rozměry

DN 15 - 20

Jmenovitý tlak

PN 16

Max. diferenční tlak

100 kPa

Max. pracovní teplota

100 °C

Min. pracovní teplota

5 °C

Materiál

Tělo ventilu:

mosaz

Značení

Tělo ventilu:

značení portů, DN, PN

Použití

6-cestný kulový kohout HX523B nebo HX563B použitý pro přepínání režimu topení / chlazení, regulace pomocí ventilu Optima Compact

6-cestný kulový kohout HX523B nebo HX563B slouží pro přepínání režimu topení/chlazení, proto je osazen pohonem s 2-bodovým řízením MP22 a je použit bez Kv adaptérů (Kv cesty=Kvs). Vlastní regulaci i hydronické vyvážení okruhu zajišťují tlakově nezávislé 2-cestné regulační ventily Optima Compact osazené on/off ovládacími pohony nebo pohony se spojitým řízením 0–10 V. Jedním 6-cestným kulovým kohoutem je možné přepínat režim topení/chlazení pro jeden nebo více spotřebičů.

6-cestný kulový kohout HX523B nebo HX563B použitý pro přepínání režimu topení / chlazení, regulace pomocí ventilu D9525

6-cestný kulový kohout HX523B nebo HX563B slouží pro přepínání režimu topení/chlazení, proto je osazen pohonem s 2-bodovým řízením MP22 a je použit bez Kv adaptérů (Kv cesty=Kvs). Vlastní regulaci i hydronické vyvážení okruhu zajišťují kombinované 2-cestné regulační ventily D9525 osazené on/off ovládacími pohony. Jedním 6-cestným kulovým kohoutem je možné přepínat režim topení/chlazení pro jeden nebo více spotřebičů.

6-cestný kulový kohout HX523B nebo HX563B použitý pro přepínání režimu topení / chlazení i regulaci výkonu spotřebiče

6-cestný kulový kohout HX523B nebo HX563B slouží jak pro přepínání režimu topení/chlazení, tak pro vlastní regulaci. Pro plynulou regulaci výkonu spotřebiče je ventil osazen ovládacím pohonem MP22 se spojitým řízením 0–10 V. Jedním 6-cestným kulovým kohoutem je možné přepínat režim topení/chlazení i regulovat výkon jednoho nebo více spotřebičů.
