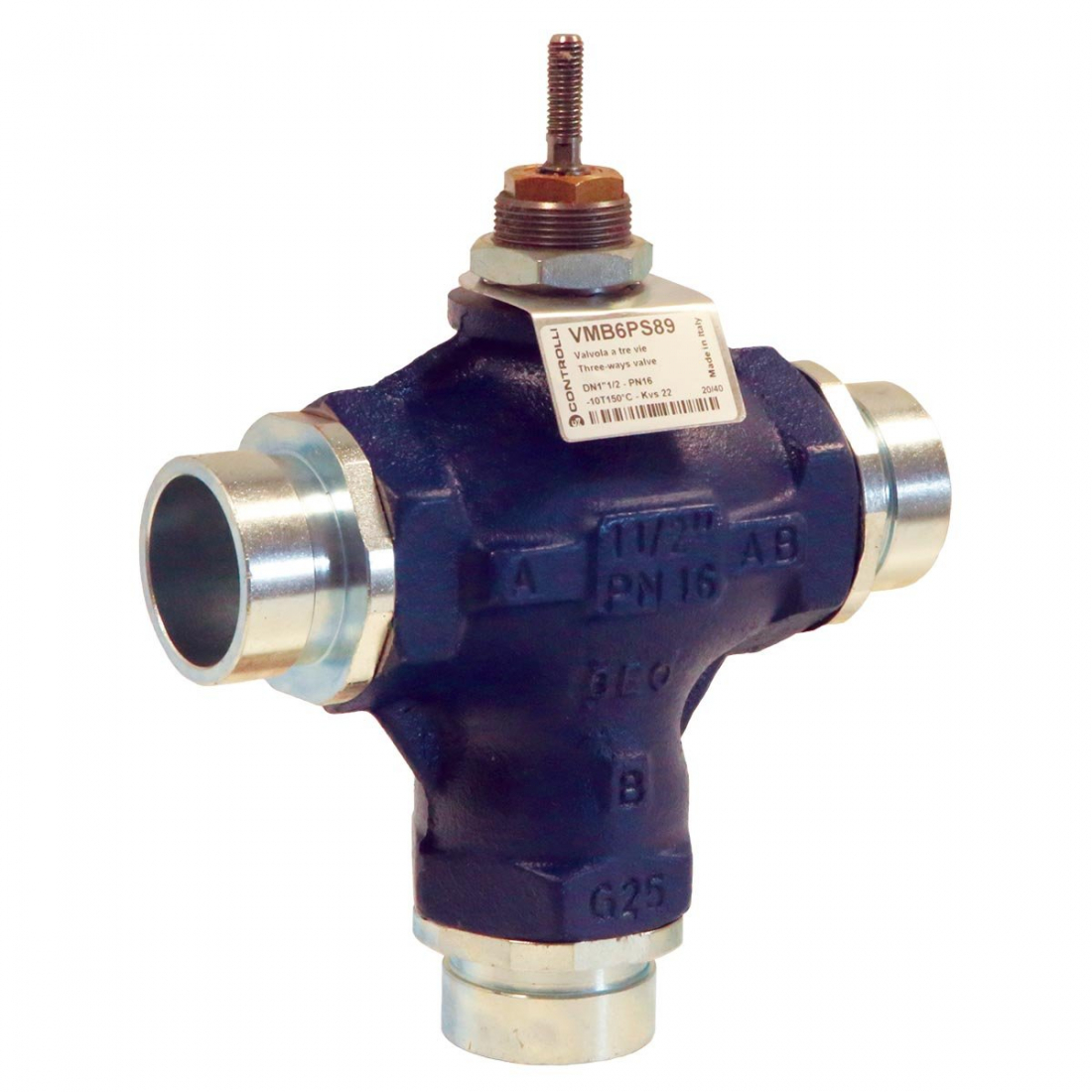

3-cestný regulační ventil VMB-PS89

3-cestné regulační ventily VMB-PS89 jsou armatury s drážkovým spojem určené pro přesnou regulaci výkonu středně velkých spotřebičů, popřípadě okruhů spotřebičů Jsou k dispozici v rozměrech 26,7 - 60,3 mm v celkovém rozsahu Kvs hodnot 6,3–40 a s pracovním zdvihem 16,5 mm.

Oblast použití:

Rozvody vytápění a chlazení
Technologické rozvody - připojení např. pomocí spojek Victaulic

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

3-cestný regulační ventil VMB-PS89

Poptat produkt

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
3-cestný regulační ventil s drážkovým spojem 26,7 mm	6,3	VMB3PS89	na dotaz
3-cestný regulační ventil s drážkovým spojem 33,4 mm	10	VMB4PS89	na dotaz
3-cestný regulační ventil s drážkovým spojem 42,2 mm	16	VMB5PS89	na dotaz
3-cestný regulační ventil s drážkovým spojem 48,3 mm	22	VMB6PS89	na dotaz
3-cestný regulační ventil s drážkovým spojem 60,3 mm	30	VMB8PS89	na dotaz
3-cestný regulační ventil s drážkovým spojem 60,3 mm	40	VMB8APS89	na dotaz

Popis

3-cestné regulační ventily VMB-PS89 jsou armatury s drážkovým spojem určené pro regulaci výkonu středně velkých spotřebičů nebo skupin spotřebičů s vysokým nárokem na přesnost regulace - například VZT jednotky přesné klimatizace, okruhy přípravy teplé vody atp.

Pracovní zdvih 16,5 mm, rovnoprocentní regulační charakteristika a rozsah Kvs hodnot 6,3–40 umožňují velmi přesnou regulaci výkonu i těch nejnáročnějších spotřebičů.

Ventily VSB je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V, 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V), s havarijní funkcí i bez ní.

Oblast použití:

Rozvody vytápění, chlazení

Funkce:

Regulace výkonu spotřebiče změnou průtoku (kvantitativní regulace)
Regulace výkonu spotřebiče změnou teploty teplonosné látky (kvalitativní regulace)
Uzavírání portu A nebo portu B

Rozměry

26,7 - 60,3 mm

Jmenovitý tlak

PN 16

Pracovní zdvih

16,5 mm

Charakteristika

EQM

Max. pracovní teplota

150 °C

Min. pracovní teplota

-5 °C

Materiál

Tělo ventilu:	litina EN-GJL-250
Kuželka:	mosaz
Vřeteno:	CR-NI ocel
O-kroužky:	EPDM

Značení

Tělo ventilu:

směr průtoku, DN, PN, Kvs

Použití

Soustava s proměnným průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

VZT jednotky

VMB-PS89 na vstupu do spotřebiče v kombinaci s ručním vyvažovacím ventilem

regulace výkonu spotřebiče změnou průtoku
uzavírání
z hlediska zdroje se jedná o soustavu s konstantním průtokem

VMB-PS89 na vstupu do spotřebiče v kombinaci s automatickým vyvažovacím ventilem

regulace výkonu spotřebiče změnou průtoku
uzavírání
z hlediska zdroje se jedná o soustavu s konstantním průtokem

Soustava s konstantním průtokem (z pohledu spotřebiče)

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

VZT jednotky
Centrální směšování chladicí vody na žádanou teplotu pro okruh chladících trámů
Centrální směšování topné vody na žádanou teplotu dle aktuální venkovní teploty vzduchu
