Designová termostatická sada MASTER - tmavý matný grafit
Designový úhlový levý nebo úhlový pravý termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením MASTER slouží pro připojení deskového, článkového nebo koupelnového otopného tělesa k rozvodu.
Všechny viditelné části sady (ventil, šroubení, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.
Oblast použití:
- Prostory s vysokým nárokem na design - vstupní haly, obývací pokoje, prostory v retro designu, koupelny
- Desková otopná tělesa
- Článková otopná tělesa
- Koupelnová otopná tělesa - tzn. žebříky
![](/data/cache/thumb_1200-630-12/products/12356/1652950765/hydronix-master-bila-06p-1652950766.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950766/hydronix-master-cerna-24p-1652950766.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950767/hydronix-master-leskla-cerna-13p-1652950767.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950769/hydronix-master-matny-chrom-03p-1652950770.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950769/hydronix-master-matny-grafit-05p-1652950769.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950768/hydronix-master-leskly-grafit-07p-1652950768.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950770/hydronix-master-mosaz-patina-11p-1652950771.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950767/hydronix-master-kremen-09p-1652950767.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950770/hydronix-master-matny-kremen-10p-1652950770.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950773/hydronix-master-zlata-04p-1652950773.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950771/hydronix-master-seda-metaliza-17p-1652950771.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950766/hydronix-master-grafit-metaliza-12p-1652950766.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950772/hydronix-master-tmavy-matny-grafit-15p-1652950772.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950768/hydronix-master-matna-vinova-16p-1652950769.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950772/hydronix-master-seda-zula-18p-1652950772.jpg)
![](/data/cache/thumb_1200-630-12/products/12356/1652950768/hydronix-master-matna-bila-19p-1652950768.jpg)
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Varianty
Varianta produktu | barva | Obj. číslo | Cena bez DPH | BIM | DWG |
---|---|---|---|---|---|
Kompletní designová termostatická sada Master úhlová levá, připojení Cu 15x1mm | tmavý matný grafit | Mas15LC | 3 645 Kč | ||
Kompletní designová termostatická sada Master úhlová levá, připojení Pex-Al-Pex 16x2mm | tmavý matný grafit | Mas15LX | 3 645 Kč | ||
Kompletní designová termostatická sada Master úhlová pravá, připojení Cu 15x1mm | tmavý matný grafit | Mas15PC | 3 645 Kč | ||
Kompletní designová termostatická sada Master úhlová pravá, připojení Pex-Al-Pex 16x2mm | tmavý matný grafit | Mas15PX | 3 645 Kč |
Popis

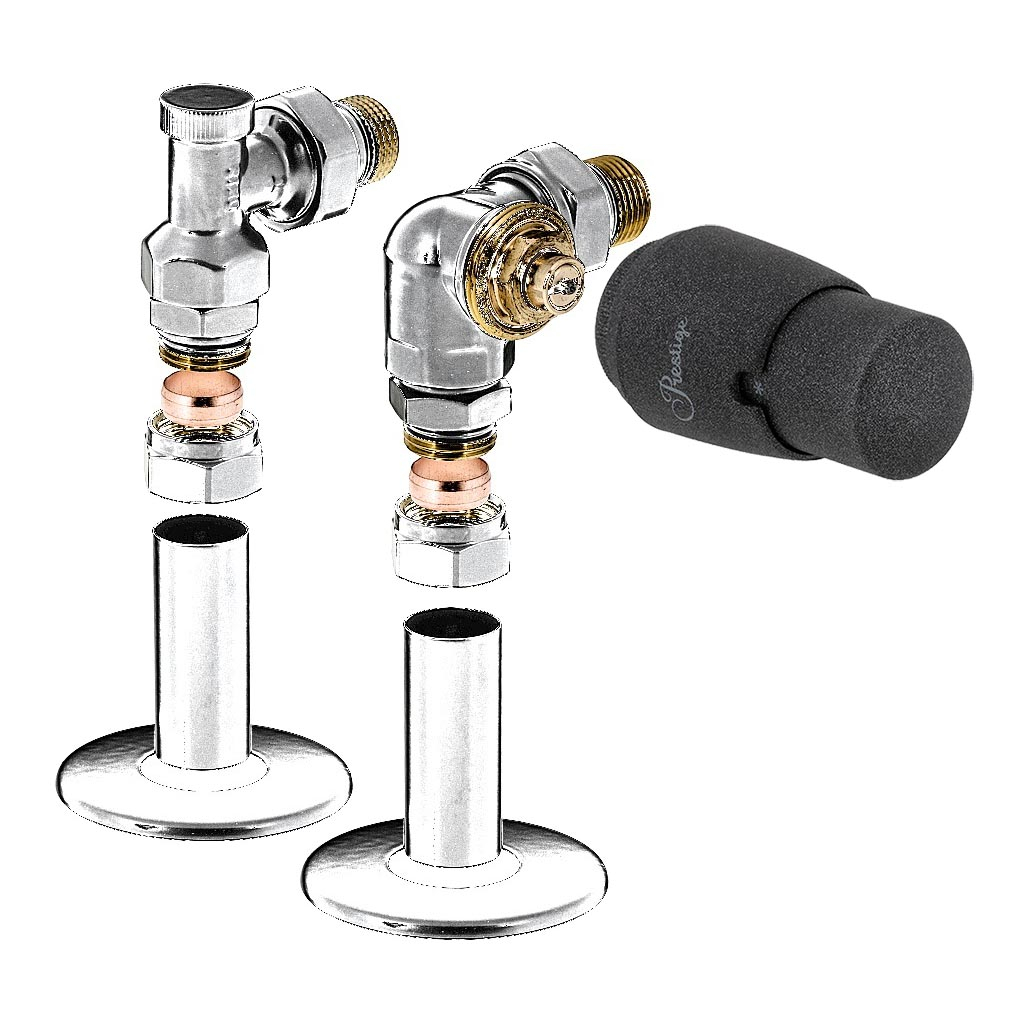

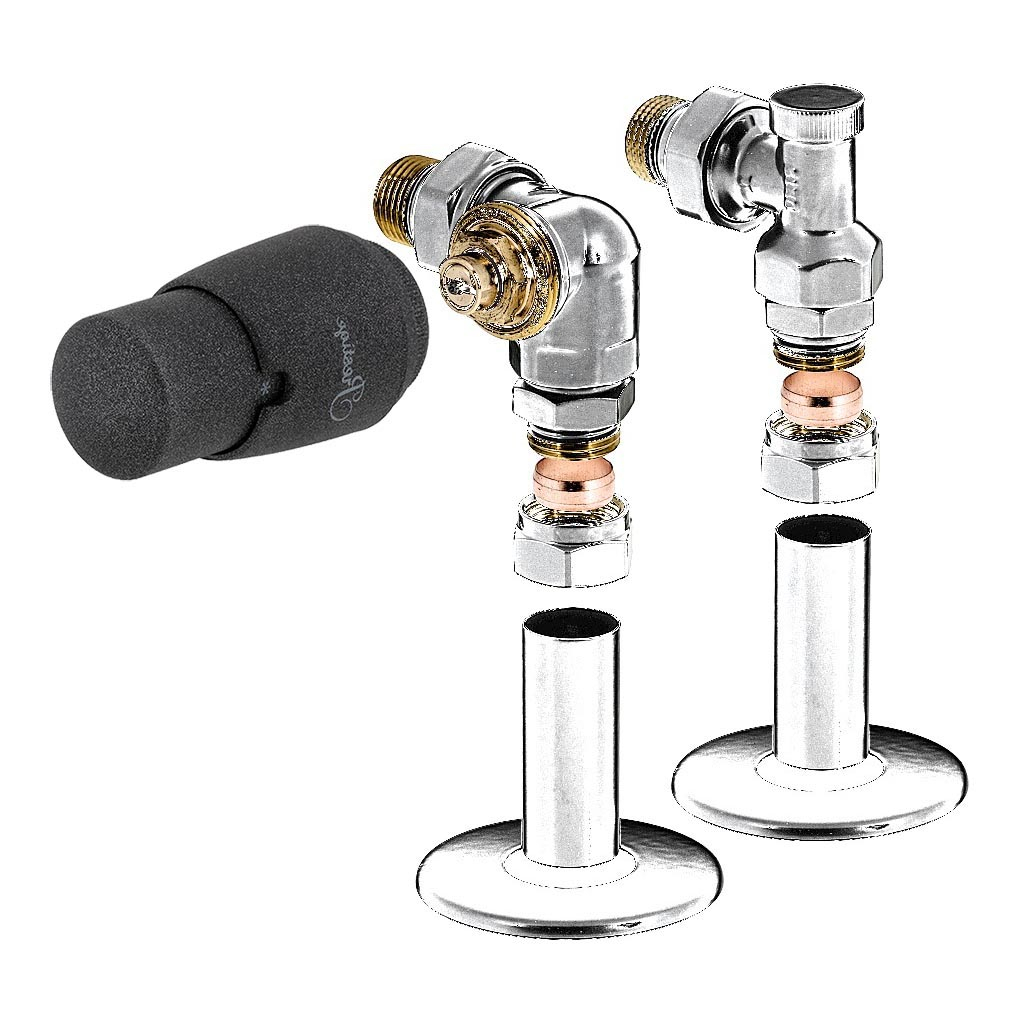

Designový úhlový levý nebo úhlový pravý termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením MASTER slouží pro připojení deskového, článkového nebo koupelnového otopného tělesa k rozvodu. Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
Součástí dodávky je termostatická hlavice Prestige se stejnou povrchovou úpravou jako termostatický ventil a regulační šroubení, připojovací svěrné spojky, krytky dopojovacích trubek a krytky průchodu stěnou / podlahou
Oblast použití:
- Prostory s vysokým nárokem na design - vstupní haly, obývací pokoje, prostory v retro designu
- Desková otopná tělesa
- Článková otopná tělesa
- Koupelnová otopná tělesa
Funkce:
- Připojení otopného tělesa k rozvodu - svěrné spojky jsou součástí dodávky
- Regulace výkonu otopného tělesa změnou průtoku
- Nastavení a udržování žádané teploty v prostoru (termostatická hlavice je součástí dodávky)
- Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
- Uzavírání
- Možnost zajištění termostatické hlavice proti nežádoucí manipulaci
- Protimrazová ochrana
Rozměry | DN 15 / svěrná spojka Pex-Al-Pex 16×2 DN 15 / svěrná spojka Cu 15×1 | ||||||
---|---|---|---|---|---|---|---|
Jmenovitý tlak | PN 10 | ||||||
Max. pracovní diferenční tlak | 20 kPa | ||||||
Max. uzavírací diferenční tlak | 60 kPa | ||||||
Max. pracovní teplota | 120 °C | ||||||
Min. pracovní teplota | 0 °C | ||||||
Materiál |
| ||||||
Povrchová úprava | galvanické pokovení / prášková barva |
Použití
Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:
- Desková otopná tělesa
- Článková otopná tělesa
- Koupelnová otopná tělesa
Obvyklý způsob použití
Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením MASTER slouží pro připojení deskového, článkového nebo koupelnového otopného tělesa k rozvodu vytápění.
- Kvalitní povrchová úprava v jedné z šestnácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design.
- Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
- Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
- Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
Připojení na rozvod vytápění:
